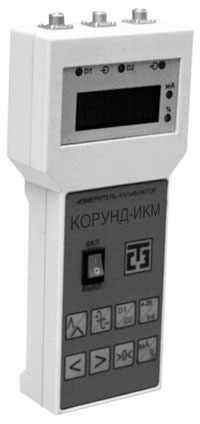

Корунд-ИКМ
Измеритель-калибратор преобразователей давления и температуры КОРУНД-ИКМ (в дальнейшем — ИКМ) предназначен для контроля работоспособности датчиков различных физических величин (давления, разности давлений, температуры, уровня, расхода) с унифицированными выходными сигналами 0—5, 4—20 мА.
Отличительными особенностями измерителя-калибратора КОРУНД-ИКМ являются следующие:
- повышенная точность измерения токовых выходных унифицированных сигналов;
- возможность измерения выходного напряжения термопар в диапазоне 0…200 мВ;
- возможность измерения сопротивления терморезисторов в диапазоне 0…200 мВ;
- измерение выходного напряжения мостовых тензопреобразователей;
- шаг установки выходного тока в режиме калибратора понижен до 1 мкА.
При эксплуатации блоков допускаются воздействия:
- синусоидальной вибрации с частотой от 5 до 25 Гц и амплитудой до 0,1 мм;
- магнитных полей постоянного и переменного токов с частотой (50±1)Гц и напряженностью до 400 мА;
- относительной влажности от 30 до 80% во всем диапазоне рабочих температур.
| Технические характеристики | |
| Диапазон измерения входных сигналов, мА | 0—20; 0—5 |
| Входное сопротивление, Ом, не более | 75 |
| Предел допускаемой погрешности, % времени измерения тока | 0,03 |
| Предел допускаемой основной погрешности в режиме измерения напряжения и сопротивления, %, не более | 0,1 |
| Дополнительная погрешность в рабочем диапазоне температур от -10°С до +50°С, %10°, не более | 0,03 |
| Напряжение питания для подключаемых датчиков | 24±1,2 |
| Диапазон изменения выходного сигнала в режиме калибратора, мА | 0...20,5 |
| Шаг изменения выходного сигнала в режиме калибратора, мкА | 1 или 100 |
| Предел допускаемой основной погрешности установки требуемого значения тока в режиме калибратора, %, не более | 0,05 |
| Предел допускаемой дополнительной погрешности установки требуемого значения тока в рабочем диапазоне температур, % | 0,05 |
| Пульсация выходного сигнала в частотном диапазоне 10 Гц...1 МГц, %, не более | 0,1 |
| Предельное сопротивления нагрузки в режиме калибратора, Ом, не более | 300 |
| Напряжение питания источника постоянного тока, В | 6±0,3 |
| Потребляемый ток при нулевом входном или выходном сигнале, мА, не более | 100 |
| Масса, кг, не более | 0,5 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ-З (при температуре окружающей среды от -10°С до +60°С и относительной влажности от 30 до 80%) |

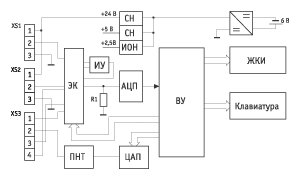

Схема
измерителя-калибратора преобразователей давления и температуры КОРУНД-ИКМ
