Мосты  МЕП-4СА и МЕП-5СА

В    мостах   МЕП-4СА   и   МЕП-5СА реализована модифицированная схема Шеринга, в которой в качестве двух плеч использованы обмотки электромагнитного компаратора токов (КТ). КТ представляет собой экранированный дифференциальный трансформатор, состоящий из трех обмоток с тесной индуктивной связью. Через две обмотки КТ протекают сравниваемые токи (в цепи эталонного конденсатора и объекта измерений), а третья обмотка служит для выделения сигнала неравновесного состояния. Процесс работы мостов включает автоматический выбор чувствительности, уравновешивание    числа    витков    обмоток, измерение значения остаточного сигнала неравновесия, коррекцию результата с учетом влияния подводящих проводов, обмоток и коммутаторов. Автоматическое           управление процессом работы осуществляет встроенный                специальный персональный компьютер. Мосты                  позволяют производить               однократные измерения tgδ, емкости объекта испытаний С_х, напряжения на объекте испытаний U, частоты напряжения f, а также серии последовательных измерений tgδ и С_х с выдачей их средних значений и                  среднеквадратических отклонений.

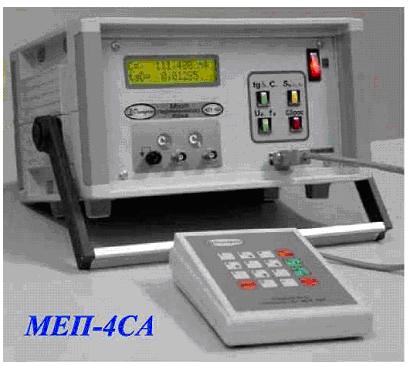

Мосты МЕП-4СА выпускаются с 2002г. МЕП - 4СА предназначены для проведения измерений только по «нормальной» схеме. Программирование и метрологические поверки МЕП-4СА выполняются с помощью подключаемой мембранной клавиатуры.

Технические характеристики МЕП - 4СА:

Пределы измерения tg8,   отн. ед.                                                      0.0001 - 1

Пределы измерения С_хпФ                                                              10 -1000000

Диапазон рабочих температур, °С                                                        0-40

Рабочая частота, Гц                                                                                   50

Цифровой выход                                                                                    RS 232
Дисплей жидкокристаллический 16 символьный, двухстрочный

Объем оперативной памяти (число измерений)                                 1000

Габариты, мм                                                                                  350 х 250 х 180

Масса, кг                                                                                                      6

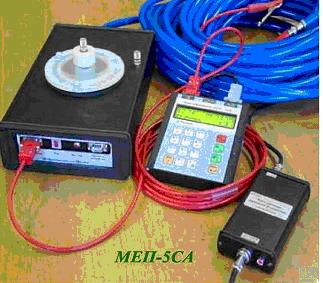

 МЕП-5СА работают по «нормальной» и «перевернутой» схемам Шеринга  специально для эксплуатации в составе передвижных испытательных лабораторий. В конструкции МЕП-5СА учтены современные требования к высоковольтным мостам, предназначенным для работы в условиях действующих подстанций:

-        помехозащищенность;

-        чувствительность и точность;

-    наличие    электрически    изолированных   модулей,    связь    между    которыми
осуществляется оптическим кабелем длиной от 3 до 30 м;

-       автоматическая балансировка;

-       память   на 1000   измерений с возможностью их просмотра, распечатки или
перезаписи в ПК;

-    компактный, легкий пульт управления с двухстрочным дисплеем и мембранной
клавиатурой;

-    ударопрочный измерительный модуль с аккумулятором;

-    встроенный эталонный конденсатор на напряжение 10 кВ;

-    возможность работы с внешними эталонными конденсаторами;

-    зарядно-питающее устройство, позволяющее работать от сети ≈220В и =12 В;

                                                                   Технические характеристики МЕП - 5СА:

Пределы измерения tg8,   отн. ед.                                                         0.0001 - 1

Пределы измерения С_Х)пФ                                                             10 -1000000

Диапазон рабочих температур, °С                                                              0-40

Рабочая частота, Гц                                                                                            50

Цифровой выход                                                                                         RS 232
Дисплей жидкокристаллический 16 символьный, двухстрочный

Объем оперативной памяти (число измерений)                                         1000

Основные модули МЕП - 5СА:

1.Измерительный модуль-350х210х80 мм; вес-4,5 кг

2. Блок управления 175х 140х40 мм; вес - 0,2 кГ

3. Зарядно-питающее устройство 165х85х35 мм; вес - 0,3 кГ

4. Оптический кабель

5.  Высоковольтный кабель
