Прибор аналого-цифровой АЦ-100Н

Двухканальный аналого-цифровой прибор АЦ-100Н-Щ-2 предназначен для измерения температуры с использованием в качестве температурных датчиков преобразователей термоэлектрических, термопреобразователей сопротивления, а также для измерения напряжения постоянного тока с индикацией измерений в цифровом виде с запоминанием ретроспективной информации в электронной энергонезависимой памяти по определенному алгоритму, с привязкой к реальному масштабу времени.
Входные сигналы подаются непосредственно от термопреобразователей сопротивления по ГОСТ 6651, преобразователей термо-электрических по ГОСТ Р 50431, а также от источников напряжения постоянного тока по ГОСТ 26.011.
Область применения - системы автоматического контроля и управления технологическими процессами в различных отраслях промышленности.
Рабочие условия применения прибора по группе В4 ГОСТ 12997.
Прибор изготавливается в щитовом исполнении и имеет два канала измерения.
Прибор относится к изделиям, ремонтируемым в условиях завода-изготовителя.

ОСНОВНЫЕ ФУНКЦИИ И РЕЖИМЫ РАБОТЫ

Принцип действия прибора заключается в преобразовании аналоговой электрической величины в кодовый эквивалент, цифровой обработке результатов измерений под управлением микропроцессора и отображения результатов измерения на индикаторах.
Прибор обеспечивает выполнение следующих основных функций:
- измерение унифицированных электрических сигналов постоянного напряжения;
- индикация типа входного параметра;
- индикация результатов измерений в цифровом виде;
- ввод с клавиатуры и хранение в энергонезависимой памяти уставок регулирования (для щитового исполнения);
- регулирование измеренных параметров (для щитового исполнения);
- запоминание ретроспективной информации в энергонезависимой памяти по определ?нному алгоритму с привязкой к реальному времени;
- обмен информацией с компьютером по последовательному каналу связи;
- ввод номера прибора в компьютерной сети;
- ввод и вывод сигнала "Авария";
- настройка прибора на тип входного параметра, задание диапазонов измерения, уставки контроля скорости изменения параметров, типа регулирования и т.п. с помощью матрицы перемычек на плате микроконтроллера.
Прибор имеет следующие основные режимы работы:
- начальный самоконтроль при включении питания, в т.ч. проверка сохранности информации в энергонезависимой памяти;
- технологический (расширенный) самоконтроль при включении пи-тания при нажатой кнопке "ВР" (выбор режима);
- индикация пределов измерения параметров по 2 каналам и уставки контроля скорости изменения параметров;
- индикация результатов измерений параметров по 2 каналам и текущего времени;
- сигнализация превышения уставки скорости изменения параметров;
- установка показаний часов и редактирование уставок реле;
- просмотр ретроспективной информации;
- индикация состояния аккумулятора энергонезависимой памяти (ЭНП).

КОНСТРУКЦИЯ

Конструкция прибора АЦ-100Н-Щ-2 (АВЛБ.411711.004-02) разработана для щитового исполнения.
Прибор состоит из блока индикации, блока микроконтроллера, блока питания, двух блоков нормирующих преобразователей и блока уставок.

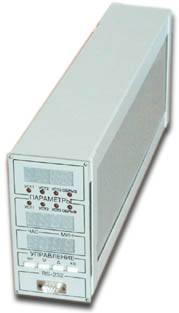

Прибор выполнен в металлическом корпусе. На передней панели размещены индикаторы значений измеряемых величин и текущего времени, кнопки управления, светодиоды для индикации срабатывания уставок и сигнализации обрыва датчиков. Кроме того на передней панели расположено гнездо для вывода информации на ПЭВМ в формате RS-232С, которое можно использовать, если в паспорте прибора указан интерфейс RS-232С.
На задней стенке размещены: тумблер включения питания, предохранители, соединители и клеммные колодки для подключения внешних устройств (входных датчиков, ПЭВМ и т.д.).
Прибор имеет каркас для крепления в щите.

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

Прибор рассчитан для эксплуатации в следующих условиях:
- температура окружающей среды от плюс 5 до плюс 50°С;
- относительная влажность воздуха до 80% при плюс 35°С;
- атмосферное давление от 84 до 106,7 кПа.
