УСТАНОВКА АСТ-2М

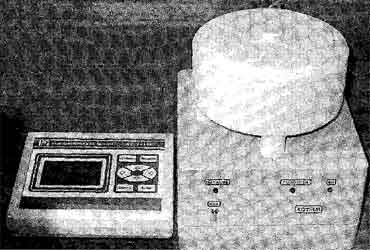

На рисунке приведена установка для контроля качества трансформаторного масла (ТМ) по параметру «tgδ ТМ» с микропроцессорным управлением работы (АСТ-2М). Конструктивно АСТ-2М состоит из двух блоков. Нагреватель, термостат, испытательная ячейка с ТМ, высоковольтный источник и первичные датчики температуры ТМ и tgδ ТМ размещены в блоке испытательном технологическом (БИТ) (справа на рис). Основным элементом блока измерения и управления (БИУ) является микропроцессор, задающий АСТ-2М программно-управляемый режим работы (на рис. слева).
Программное обеспечение БИУ позволяет:
♦ задавать и
отслеживать режим работы АСТ-2М;
♦ 4 выводить в реальном времени результаты измерений на дисплей;
♦ хранить, выводить на дисплей, переносить в компьютер результаты до 256 опытов
по измерению зависимости tgδ=f(TТМ).
Основные технические показатели АСТ-2М приведены в таблице.
|
№ |
Наименование характеристики |
Значение характеристики |
|
Основные технические характеристики |
||
|
1 |
Испытательное напряжение, Upae, В, (частотой F, Гц) |
2000±60; (50 ±0,5) |
|
2 |
Диапазон измерения tg5: относительные единицы; (%) |
0,0003 - 0,5; (0,03 - 50) |
|
3 |
Диапазон испытательной температуры ТМ, Т °С |
+10 ≤ Т ≤+100 |
|
4 |
Сохраняемые результаты испытаний проб ТМ, шт. |
до 256 |
|
5 |
Масса, БИТ кг, не более /Масса БИУ, кг, не более |
7,4/0,42 |
|
6 |
Габариты, БИТ, мм, / БИУ, мм, не более |
235x200x210/190x140x75 |
|
Дополнительные технические характеристики |
||
|
8 |
Дополнительная обработка результатов измерения проб ТМ |
в Excel |
|
9 |
Объем испытуемой пробы ТМ, мл |
30 |
|
10 |
Электрическая емкость испытуемого объекта, С, пФ |
30-100 |
|
11 |
Электронный календарь с часами и функцией регистрации временных показателей испытания пробы ТМ |
Год, месяц, число, время, начало и окончание испытаний |
|
12 |
Время нагрева ТМ от Т=20°С до Т= 90°С, мин |
45±5 |
|
13 |
Измерение tg8 ТМ через ступени температуры ТМ, АТ°С |
ΔТ1Жд = 1; ΔТ2Жд =5; ΔТ3жд = 10 |
|
14 |
«Фискальный инспектор», регистрирующий общее количество испытанных проб ТМ, шт. |
999 999 |
Преимущество установки АСТ-2М перед аналогами:
♦ на порядок
меньшая масса (масса аналогов в полной комплектации превышает 65 кг. Иногда
достигает полторы - две сотни кг);
♦ микропроцессорный режим управления АСТ-2М при проведении испытаний;
♦ способность обработки и сохранения в памяти до 256 результатов испытаний проб
ТМ;
♦ подробная регистрация tgδ=f(TТМ);
♦ высокие эксплуатационные показатели;
♦ повышенная безопасность и культура при эксплуатации.
♦ +АСТ-2М является высокоинтеллектуальным средством измерения, не имеющая
аналогов на отечественном и конкурентоспособная на зарубежном рынках технической
продукции.
УСТАНОВКА АСТ-1М
Установка АСТ-1М, являющаяся предыдущим аналогом установки АСТ-2М, обладала значительно меньшими функциональными возможностями, внесена в Госреестр под № 28146-04. Имеет сертификат RU. C.34.007.A.M19184.
Сделать заказ и запросить дополнительную информацию по АСТ-1М Вы можете здесь.
