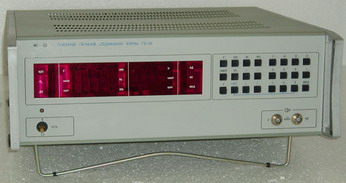

Генератор Г6-36
Программируемый измерительный прибор, предназначенный для различных технических измерений в качестве источника электрических сигналов синусоидальной, треугольной и прямоугольной формы в диапазоне частот от 0,001 Гц до 99,9 кГц.
Область применения: аналоговые вычислительные и следящие устройства систем автоматического регулирования, измерительная техника, акустика, связь, телевидение, радиолокация, геофизика, биофизика, машиностроение, приборостроение.
Исполнение: переносной, настольного типа.
Цифровой синтез сигналов
В генераторе Г6-36 осуществлен цифровой синтез сигналов синусоидальной и треугольной форм с использованием ПЗУ и ЦАП и дальнейшей фильтрацией сигналов с помощью комбинированных перестраиваемых фильтров нижних частот.
Кварцевая стабилизация частоты
Управление блоком цифрового синтеза осуществляется от тактового генератора, в котором применена система фазовой автоподстройки частоты с привязкой к опорной частоте, стабилизированной кварцем.
Цифровая индикация параметров
В генераторе использованы цифровые светодиодные семисегментные индикаторы и одиночные светодиоды для индикации значений частоты и амплитуды сигналов, а также режимов управления:
-
набор частоты (амплитуда), коррекция параметров, виды дистанционного управления;
-
режим начальных условий, индикация некорректного набора параметров.
Набор параметров осуществляется с помощью 24 кнопочных переключателей, расположенных на передней панели.
Дистанционное управление
Генератор обеспечивает три вида дистанционного управления:
-
от интерфейса IEC 625 в составе АИС, при этом программируются все органы управления генератором (за исключение тумблера СЕТЬ);
-
в параллельном двоично-десятичном коде;
-
от внешней клавиатуры, дублирующей клавиатуру, встроенную в генератор, при этом обеспечивается их параллельная работа. Внешняя клавиатура может быть вынесена на расстояние до 10 м от прибора.
9 выходных сигналов
Генератор имеет 9 одновременно действующих выходных сигналов, из них:
-
два выхода сигналов синусоидальной формы с регулируемой амплитудой 0,01 В - 9,99 В, с фазами 0 и 180 (основной симметричный выход);
-
четыре дополнительных выхода сигналов синусоидальной формы с фиксированной амплитудой > 9 В, с фазами 0, 90, 180 и 270;
-
выход сигнала прямоугольной формы;
-
выход сигнала треугольной формы;
выход синхроимпульса, совпадающий с моментом перехода через 0 синусоидального сигнала с фазой 0° основного входа.
Режим коррекции установленных параметров
В генераторе имеется возможность коррекции по частоте, по напряжению, установки начальных условий.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Частота:
Диапазон частот: 0,001 Гц - 99,9 кГц
Основная погрешность установки частоты в рабочих условиях: ± 0,01%
Выходное напряжение:
Амплитуда сигнала на основном выходе: 0,01 - 9,99 В (600 Ом)
Дискретность установки амплитуды: 0,01 В
Основная погрешность установки амплитуды сигналов основного выхода:
для амплитуд 1 - 9,99 В ± 2,5%
для амплитуд 0,01 - 0,99 В ± 5%
в диапазоне 2 - 20 МГц ± 10%
Дополнительные выходы:
Амплитуда сигнала на дополнительных выводах: > 9 В (1 кОм)
Амплитуда синхроимпульса: > 5 В (1 кОм)
Искажение сигнала:
Коэффициент гармоник синусоидального сигнала:
20 Гц - 9,99 кГц < 0,5%
10 - 99,9 кГц < 1%
Погрешность фазовых сдвигов:
< 1 кГц < ± 1°
> 1 кГц < ± 2°
Коэффициент нелинейности сигнала треугольной формы: < 3 - 5%
Длительность фронта и среза прямоугольной формы: < 150 нс
ОБЩИЕ ДАННЫЕ
Интервал рабочих температур: от 5 до 40 °С
Относительная влажность при 25 °С: 98%
Питание: (220±22) В, (50±0,5) Гц
Потребляемая мощность: 120 ВА
Габаритные размеры, масса: 490х175х485 мм, 16 кг
