БАЗИС-21

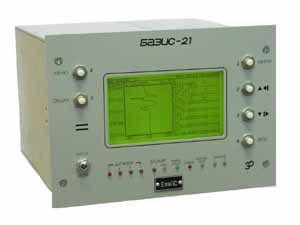

 Блок аварийной защиты и сигнализации БАЗИС-21

Функциональные возможности

·   регистрация изменений сигналов от аналоговых датчиков, индикация на графическом дисплее трендов и барграфов;

·   прием сигналов от пассивных двухпозиционных датчиков типа «сухой контакт», расположенных во взрывоопасных зонах;

·   прием сигналов от термопар, термометров сопротивления, пассивных токовых датчиков 0 – 20 мА и 4 – 20 мА, расположенных во взрывоопасных зонах, и от устройств с унифицированными активными токовыми входами, расположенных вне взрывоопасных зон;

·   сравнение аналоговых сигналов с предупредительными и аварийными уставками технологического регламента;

·   звуковая и световая сигнализация при срабатывании датчиков с защитой от случайных и кратковременных сигналов нарушений;

·   реализация блокировок по запрограммированным алгоритмам;

·   программное изменение с лицевой панели настроек входных и выходных каналов, алгоритмов блокировок (включая деблокирование) и управления с защитой доступа к этим функциям через пароль;

·   запоминание моментов срабатывания датчиков и блокировок, регистрация всех случаев отключения параметров защиты и их продолжительности;

·   циклическое и дискретное управление исполнительными механизмами;

·   самодиагностика с индикацией рабочего состояния;

·   передача информации на внешние световые и звуковые табло (мнемосхемы);

·   два интерфейса RS-485 и два типа протокола: фирменный БАЗБАС и стандартный MODBUS;

·   подключение преобразователей БАЗИС-61, БАЗИС-62 и блоков БВТ-12Б/24Б через шину расширения;

·   функция МАСТЕР сети, регистрация трендов от БАЗИС-3, БАЗИС-4, БАЗИС-21, БАЗИС-35 и БАЗИС-61;

·   синхронизация времени подключенных контроллеров.

Характеристики входных цепей

• исполнение по взрывозащите: [Exia]IIC (возможно обыкновенное исполнение);

• напряжение, создаваемое на контактах двухпозиционных датчиков — до 24 В;

• питание двухпроводных токовых датчиков — не менее 15 В при токе 20 мА;

• расстояние от датчиков: двухпозиционных — до 1000 м, аналоговых — до 500 м;

• программируемые градуировки шкалы температурных датчиков.

Характеристики трендов

• дискретность опроса: 0.5, 1, 2, 5, 10, 30 или 60 с;

• интервал запоминания: 1, 2, 3, 4, 5, 10 суток или 1, 2, 3, 6 месяцев;

• количество трендов: ограничено общим объемом памяти 6 или 12 млн. точек;

• возможен режим ускоренного опроса при нарушениях предупредительных уставок;

• индикация 1 или 2 тренда по вызову;

• запоминание — в энергонезависимой памяти (FLASH).

Конструкция

·   контроллер построен на базе микроконтроллеров семейств F2MC фирмы Fujitsu (Япония) и AVR фирмы ATMEL (США);

·   контроллер имеет 24 входных канала от различных типов датчиков и в различных сочетаниях:

o         до 24 (3 группы по 8) искробезопасных входных каналов от пассивных двухпозиционных датчиков;

o         до 24 (3 группы по 4 или 8) искробезопасных входных каналов от термопар;

o         до 24 (3 группы по 4 или 8 для 3-проводной схемы либо по 6 для 4-проводной схемы) искробезопасных входных каналов от термопреобразователей сопротивления;

o          до 16 (3 группы по 4 или 8) искробезопасных входных каналов от пассивных токовых датчиков по 2-х провоной линии.

• контроллер имеет 20 релейных выходных каналов;

• габаритные размеры: Н = 156 мм; В = 220 мм; L = 280 мм;

• вес не более 5 кг;

• напряжение сети в пределах ~ 160 – 245 В.

Модификация

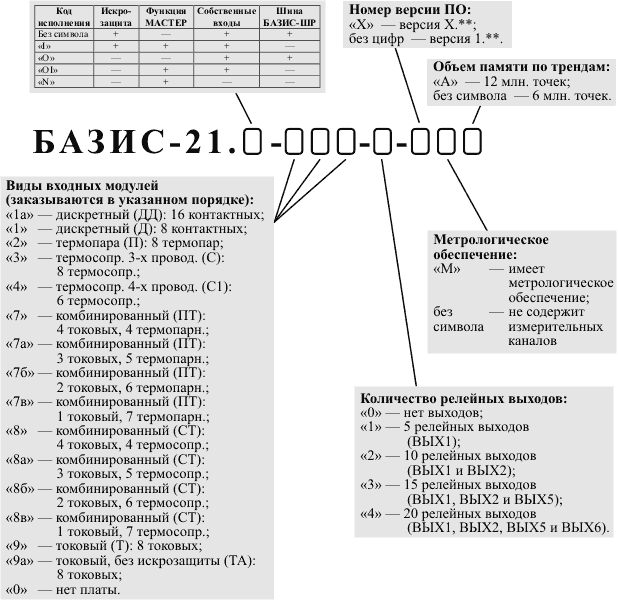

Кодирование модификации контроллера БАЗИС-21:
