Регистратор давления автономный РДА
Назначение
Регистратор давления
автономный РДА предназначен для измерения и
регистрации давления, а также регистрации
изменений температуры рабочей или окружающей
среды в автономном режиме в системах
автоматического контроля производственных
процессов в технологических установках
нефтегазодобывающих и нефтеперерабатывающих
предприятий,
предприятий
теплоэнергетики и водоснабжения.
РДА рассчитан для применения во взрывоопасных зонах помещений классов В-Iб, В-Iг и наружных установок согласно гл. 7.3 ПУЭ и ГОСТ Р51330.13-99.
РДА изготавливается во взрывозащитном исполнении с уровнем взрывозащиты: "взрывонепроницаемая оболочка", по категории взрывоопасных смесей относится к группе IIВ по ГОСТ Р51330.0-99 и температурному классу Т6 (2ЕхdIIBT6).
По защищенности от воздействия окружающей среды РДА соответствует степени защиты IP67 по ГОСТ 14254-96.
По устойчивости к климатическим воздействиям РДА соответствует группе Д1 по ГОСТ 12997-84, но для работы при температуре окружающей среды от минус 40 до 70°С.
По устойчивости к механическим воздействиям РДА соответствует группе N1 по ГОСТ 12997-84.
Прибор зарегистрирован в Госреестре средств измерений РФ под № 29939-05. Сертификат об утверждении типа средств измерений RU.C.30.004.A № 21644 (канал регистрации давления, класс 0.1) выдан Федеральным агентством по техническому регулированию и метрологии.
Разрешение на применение № РРС ВА-13690 от Федеральной службы по технологическому надзору.
Сертификат соответствия № РОСС RU.ГБ04.В00874 выдан Центром сертификации "СТВ".
Лицензия на осуществление деятельности по изготовлению и ремонту средств измерений № 003287-ИР выдана Федеральным агентством по техническому регулированию и метрологии.
Приборы изготавливаются различных вариантов исполнения
|
|
РДА |
- |
ХХ |
- |
К |
И |
Т |
|
|
| |
|
| |
|
| |
| |
| |
||
|
|
|
| |
||||||
|
|
|
| |
||||||
|
|
| |
|||||||
|
| |
||||||||
Технические характеристики
|
Наименование |
Значение |
|
Верхний предел диапазона измерения избыточного давления, МПа (в зависимости от варианта) |
1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 |
|
Пределы допускаемой относительной погрешности измерения избыточного давления, % |
±0,1 |
|
Разрешающая способность по давлению, % от верхнего предела диапазона измерения избыточного давления, не хуже |
0,002 |
|
Диапазон регистрации температуры, °С |
от минус 40 до 70 |
|
Разрешающая способность по температуре, °С, не хуже |
0,02 |
|
Период регистрации, с |
от 1 до 255 |
|
Задание периода регистрации, с |
1 |
|
Максимальное количество точек измерения |
256000 |
|
Продолжительность непрерывной работы РДА при периоде регистрации 1 с, часов не менее |
70 |
|
Время считывания информации через адаптер USB, мин, не более |
5 |
|
Время считывания информации через ИК адаптер, мин, не более |
10 |
|
Время хранения информации, лет, не менее |
10 |
|
Напряжение питания, В |
6±1,5 |
|
Максимальная
потребляемая мощность в режиме
регистрации, |
20 |
|
Диапазон рабочих температур, °С |
от минус 40 до 70 |
|
Габаритные размеры: a) исполнений без
выносного датчика: |
|
|
Масса, кг, не более |
1,9 |
Принцип работы
Запись информации производится в цифровой форме во внутреннюю память прибора. В качестве микросхем памяти используется flash-память, которая позволяет сохранять информацию при выключенных источниках питания. После проведения процесса измерений, информация считывается в компьютер для обработки и анализа вне взрывоопасной зоны. Данные можно вывести на экран компьютера в цифровом и графическом виде, распечатать на принтере или передать в другие программы обработки данных.
Для настройки прибора и чтения информации с него имеется два канала приема-передачи данных: USB-канал и ИК-канал.
Инфракрасный канал позволяет считывать информацию с прибора без его вскрытия в автономный адаптер-накопитель, с последующей передачей в персональный компьютер.
Запись показаний давления, температуры и напряжения источника питания производится с заданным периодом от 1 до 255 секунд. Шаг задания периода измерений - 1 секунда.
РДА позволяет устанавливать
до 8 интервалов измерений. В каждом интервале
можно устанавливать собственный период и
количество точек измерений.
Программное обеспечение
Программное обеспечение предназначено для программной поддержки РДА и обеспечивает реализацию следующих функций:
• настройка связи с
компьютером;
• контроль работоспособности прибора;
• подготовка прибора к работе;
• настройка прибора на работу;
• считывание и сохранение зарегистрированных
данных
• калибровка каналов давления и температуры;
• редактирование калибровочных данных;
• редактирование данных.
Пример рабочих окон управляющей программы

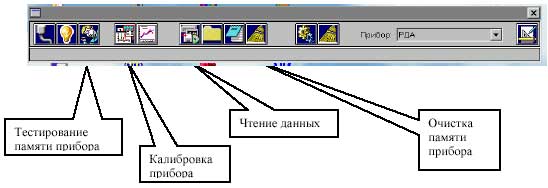

1. Главное окно программы.

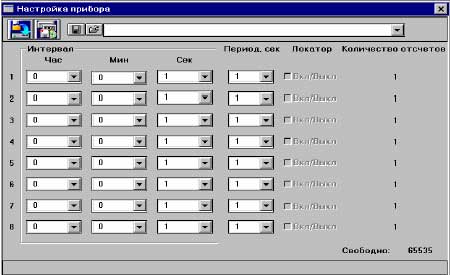

2. Окно задания режима работы прибора.

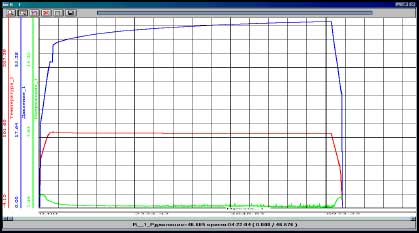

3. Окно просмотра зарегистрированных данных.
