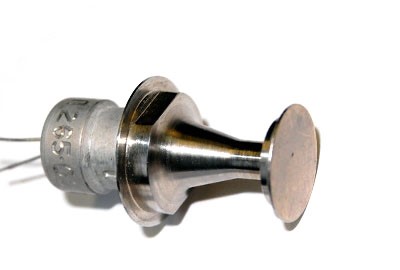

Датчик температуры ТП 265
ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.265 ТУ)
Предназначен для измерения температуры криогенных жидкостей и их паров. Чувствительный элемент термометра – бескаркасная катушка из платиновой проволоки диаметром 50 мкм. Чувствительный элемент установлен в торце корпуса и закрыт диском, приваренным к корпусу термометра. Концы чувствительного элемента припаяны к токовыво-дам термометра (латунная проволока диаметром 0,5 мм), закрепленным в корпусе. Термометр устанавливается на изделие при помощи сварки. Имеет четыре модификации.
| ТП 265 | ТП 265−01 | ТП 265−02 | ТП 265−03 | |
| Диапазон измерения, °С | -260 ÷ +100 | |||
| Сопротивление, при 0°С, Ом | 25 ± 0,25 | 46 ± 0,15 | 100 ± 0,15 | 500 ± 1,0 |
| Температурный коэффициент сопротивления, 1/град* | 0,00391 | |||
| Погрешность, °С | 0,1 ÷ 1,0 | |||
| Показатель термической инерции, с, не более | 1,5 | |||
| Ресурс работы, ч | 7200 (10 циклов по 720 час) | |||
| Сопротивление изоляции в нормальных условиях, МОм, не менее | 20 | |||
| Соединитель (разъём) | свободные концы, латунь Ø 0,5 мм, длина – 8 мм |
|||
| Схема подсоединения | двухпроводная | |||
| Габаритные размеры, мм | Ø 15х46 (по фланцу – Ø 20) | |||
| Масса, г, не более | 20 | |||
