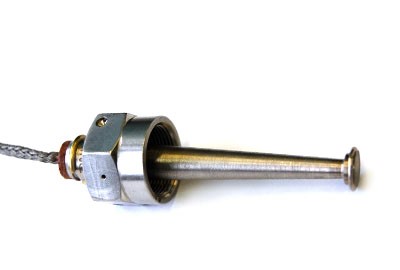

Датчик температуры ТП 062
ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.062 ТУ)
Предназначен для измерения температуры неагрессивных и агрессивных жидкостей и газов. Чувствительный элемент термометра – платиновая проволока диаметром 50 мкм в лаковой изоляции, намотанная в виде плоского диска. Материал корпуса – сталь 12Х18Н10Т. Термометр крепится на изделии в специальном штуцере накидной гайкой с резьбой М18х1-6Н. Имеет пятнадцать модификаций.
| ТП 062 ТП 062− 01 ТП 062− 02 |
ТП 062−03 ТП 062− 04 ТП 062− 05 |
ТП 062−06 ТП 062− 07 ТП 062− 08 |
ТП 062−09 ТП 062− 10 ТП 062− 11 |
ТП 062−12 ТП 062− 13 ТП 062− 14 |
|
| Диапазон измерения, °С | -260 ÷ +300 | ||||
| Сопротивление, при 0°С, Ом | 25 ± 0,25 | 34 ± 0,25 | 46 ± 0,15 | 60 ± 0,25 | 100 ± 0,15 |
| Температурный коэффициент сопротивления, 1/град | 0,00391 | ||||
| Погрешность, °С | 0,5 ÷ 1,0 | ||||
| Показатель термической инерции, с, не более | 1,0 | ||||
| Ресурс работы, ч | 1000 | ||||
| Сопротивление изоляции в нормальных условиях, МОм, не менее | 20 | ||||
| Длина погружаемой части / полная длина, мм ТП 062, −03, −06,−09, −12 ТП 062 –01, –04, –07, –10, –13 ТП 062 –02, –05, –08, –11, –14 |
30 /59 40 /69 56 /84 |
||||
| Диаметр погружаемой части, мм | Ø15 | ||||
| Длина кабеля, мм | 250 ± 10 | ||||
| Соединитель (разъём) | свободные концы | ||||
| Схема подсоединения | трехпроводная | ||||
| Масса, г, не более | 60 | ||||
Сделать заказ и запросить дополнительную информацию по ТП 062 Вы можете здесь.
