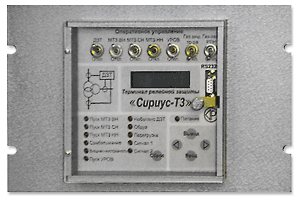

Микропроцессорное устройство основной защиты
трехобмоточного трансформатора «Сириус-Т3»
НАЗНАЧЕНИЕ
Устройство микропроцессорной защиты «Сириус-ТЗ», предназначено для выполнения функций основной защиты трехобмоточного трансформатора с высшим напряжением 35-220 кВ. Также возможно использование в качестве дифференциальной защиты автотрансформатора.
Устройство предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 35-220 кВ.
Терминал предназначен для работы совместно с другими устройствами релейной защиты серии «Сириус» (например, с терминалом резервной защиты трансформатора «Сириус-УВ»). Конструкция терминала позволяет успешно сопрягать его с другими защитами на традиционной электромеханической базе, с существующими системами телемеханики, имеющими сигналы ТС и ТУ, а также с современными перспективными SCADA системами.
СОСТАВ ЗАЩИТ
Устройство содержит следующие защиты:
•
Быстродействующая
дифференциальная
токовая
отсечка
с
контролем
как
действующего,
так
и
мгновенного
значения
дифференциального
тока;
•
дифференциальная
токовая
защита
с
установкой
(0,3-1,0)IHOM,
с
торможением
от
сквозного
тока
и
отстройкой
от
бросков
тока
намагничивания;
•
двухступенчатая
максимальная
токовая
защита
(МТЗ)
высшей
стороны
трансформатора
с
возможностью
комбинированного
пуска
по
напряжению.
Для
увеличения
чувствительности
имеется
возможность
ввести
блокировку
по
2-й
гармонике
дифференциального
тока.
Это
позволяет
отстроиться
от
бросков
намагничивающего
тока
без
загрубления
ступеней
МТЗ
ВН
по
времени
и
току;
•
ступени
МТЗ
средней
и
низшей
сторон
трансформатора
с
возможностью
комбинированного
пуска
по
напряжению.
Возможность
действия
на
отдельные
реле
отключения
и
на
общие
реле
отключения
с
разными
временами;
• защита от перегрузки по каждой стороне напряжения с действием на сигнализацию.
Также предусмотрены дискретные входы отключения от внешних защит (таких как дуговая защита, газовая защита трансформатора и РПН, технологическая защита и т.д.)
Дополнительно имеются входы для подключения различных сигналов диагностики неисправностей в схеме трансформатора, а также включения и отключения обдува трансформатора по дискретным входам.
Для упрощения подключения терминала к защищаемому трансформатору по цепям тока используется одинаковая схема включения (звезда) независимо от группы соединения обмоток силового трансформатора (не требуются дополнительные ТТ). При этом компенсация коэффициента трансформации и фазового сдвига в трансформаторе производится цифровым способом
В терминале реализована автоматическая коррекция погрешности, вносимой изменением положения РПН, что позволяет значительно снизить токи небаланса в дифференциальной цепи.
Все установки срабатывания защиты и времена выдержек регулируются в широком диапазоне значений и хранятся в энергозависимой памяти устройства. Предусмотрено выполнение всех функций защиты при пропадании оперативного питания переменного или постоянного тока напряжением 220 В на время до 0,5 с.
В устройстве имеется постоянное самотестирование с выдачей сигнала неисправности контактами реле «Отказ».
При срабатывании защиты устройство запоминает параметры отключения для последующего анализа обслуживающим персоналом. В число запоминаемых параметров аварии входят:
• причина отключения;
• время и дата момента отключения;
• длительность срабатывания защиты;
• значения фазных токов сторон ВН, СН, и НН трансформатора;
• значения дифференциальных токов;
• значения тормозных токов;
• значения второй гармоники дифференциальных токов;
• векторная диаграмма токов в момент аварии;
• рабочие установки и состояние тумблеров оперативного управления.
Информация фиксируется в памяти устройства в порядке поступления и сохраняется о 9 последних авариях. Информация о каждой последующей аварии фиксируется, стирая из памяти информацию о самом «старом» КЗ. Ход часов и зафиксированные данные в памяти сохраняются при пропадании оперативного питания в течение нескольких лет.
Дополнительно, при каждом аварийном отключении, производится запись в память аварийной осциллограммы аналоговых и дискретных входов, состояния выходных реле устройства, а также осциллограммы дифференциальных токов (для анализа работы дифференциальной защиты). Длительность записи соответствует длительности существования пусковых условий, максимально - до 3 секунд, с предаварийным режимом — в течение 80 мс и послеаварийным режимом — в течение 80 мс. Максимальное количество осциллограмм - 8. Частота дискретизации осциллографа — 1000 Гц.
В устройстве имеется также архив на 500 событий, в котором фиксируются все пуски защит, изменения состояния входных дискретных сигналов и выходных реле с временем и датой каждого события.
Устройство имеет режим «Контроль», позволяющий выводить на встроенный индикатор текущие значения фазных, дифференциальных, тормозных токов, состояние логических входных сигналов, а также всю информацию, необходимую для настройки и диагностики дифференциальной защиты. Можно контролировать ход встроенных часов. Функции защиты и контроля при этом полностью сохраняются.
Предусмотрен дистанционный ввод уставок, контроль текущих состояний всех входов и снятие информации о срабатываниях защиты и осциллограмм по линии связи на персональный компьютер, для чего в устройстве имеется два полностью независимых интерфейса - RS232C и токовая петля (или RS485).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Габаритные размеры устройства — 305x190x215 мм, масса — 10 кг. Оперативное питание осуществляется от сети переменного или постоянного тока напряжением 220 В. Возможна поставка устройства с напряжением питания =110 В по заказу. Рабочий диапазон температур устройства от -20 до +55°С.
