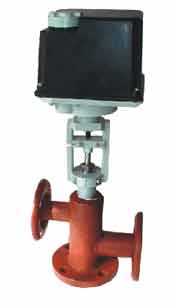

Клапаны смесительные трёхходовые
27с908нж (КСТ)
Клапаны предназначены для применения:
- в местных и центральных тепловых пунктах (МТП, ЦТП);
- в системах горячего и холодного водоснабжения, теплоснабжения;
- а также для применения в различном технологическом оборудовании
РАБОЧАЯ СРЕДА:
Клапаны регулирующие применяются для регулирования давления и расхода жидкостей
и газов без абразивных частиц, таких как вода, водяной пар, воздух и среды,
совместимые с материалами внутренних частей корпуса. Клапаны регулирующие не
являются запорной арматурой
Условия эксплуатации:
- температура рабочей среды,
о C :
- вода - от -10 до +50
- пар - до + 220
- газообразные среды от - 40°С до + 220°С
- рабочее давление: до 1,6МПа.
Технические характеристики, габаритные и присоединительные размеры КСТ:
| Характеристики и единицы измерения | Типоразмер клапана КСТ | |||||||
| 50/14 | 50/19 | 50/26 | 50/34 | 80/42 | 80/52 | 100/65 | ||
| Условный проход Д у, мм | 50 | 80 | 100 | |||||
| Условный ход затвора, мм | 14 | 16 | 20 | 22 | ||||
| Условная пропускная способность К vу, м 3 /ч | 5 | 10 | 20 | 30 | 50 | 80 | 130 | |
| Относит. протечка в затворе от К vу,% | 0,1 | 0,2 | ||||||
| Размеры, мм | H Ду1 Ду2 L1 L L2 h |
240
40 50 580 75 80 110 |
285
50 80 620 90 98 130 |
325 80 100 675 121 108 150 |
||||
| Масса, не более, кг | 17 | 22.1 | 27.5 | |||||
| Диаметр верхнего седла, мм | 17,5 | 21,5 | 28 | 35,5 | 43,4 | 53 | 66 | |
| Диаметр нижнего седла, мм | 14 | 19 | 26 | 34 | 42 | 52 | 65 | |
