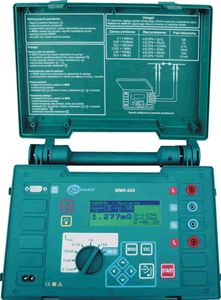

МИКРООММЕТРЫ MMR-600; MMR-610

Предназначены для измерений малых активных сопpотивлений в диапазоне от 1мкОм (0,1мкОм) до 200Ом   током до 10A.

    Важнейшие свойства прибора MMR-600 (MMR-610):

·       Измерение активного сопротивления:

-           сварных соединений,

-           соединений выравнивающих шин,

-           контактных элементов,

-           соединений кабелей,

-           соединений электрических нагревательных элементов,

-           спайки шин,

-           проводов и кабелей,

-           обмоток (двигателей, трансформаторов и др.),

-           катушек с низким сопротивлением

·       возможность проверки:

-           качества паяных соединений,

-           целостности заземляющих проводов

·       автоматический выбор измерительного диапазона

·       несколько измерительных режимов,  способствующих разнообразным применениям (включая контроль качества серии изделий)

·       возможность дистанционного управления измерением с PC компьютера

·       возможность обновления программы, управляющей измерителем

·       память 990 результатов измерений с возможностью передачи в PC компьютер через канал RS-232

·       большой, разборчивый графический дисплей с возможностью подсветки

·       наблюдение уровня зарядки элементов

·       самовыключение неупотребляемого прибора (AUTO‑OFF)

·      энергономическое обслуживание



Технические данные

Þ   сокращение „з.з.” в определении абсолютной погрешности обозначает заданное значение

       Изложенные в таблице погрешности касаются измерения двухнаправленным током и принадлежат к среднему значению  двух измерений согласно формуле:

где R_F – активное сопротивление при установленном направлении тока ,,вперед”,  a R_R – активное сопротивление при установленном направлении тока „назад”.

Для измерения однонаправленным током, а также для измерений индуктивных объектов с сокращенным временем измерения (символ 20

изложенные точности не гарантированы.

   Измерение активного сопротивления - MMR-600

Диапазон	Разрешение	Абсолютная погрешность	Напряжение для диапазона	Рабочий ток
0...1,999 мОм	1 мкОм	±(0,25% з.з. + 2 цифры)	20мВ	10A
2,00...19,99 мОм	10 мкОм	±(0,25% з.з. + 2 цифры)	20мВ	1A
20,0...199,9 мОм	0,1 мОм	±(0,25% з.з. + 2 цифры)	20мВ	0,1A
0,200...1,999Ом	1 мОм	±(0,25% з.з. + 2 цифры)	20мВ	10мA
2,00...19,99Ом	10 мОм	±(0,25% з.з. + 2 цифры)	20мВ	1мA
20,0...199,9Ом	0,1Ом	±(0,25% з.з. + 2 цифры)	20мВ	0,1мA

·       входное полное сопротивление вольтметра: ³200kОм



Диапазон	Разрешение	Абсолютная погрешность	Напряжение для диапазона	Рабочий ток
0...1,9999 мОм	0,1 мкОм	±(0,25% з.з. + 2 цифры)	20мВ	10A
2,000...19,999 мОм	1 мкОм	±(0,25% з.з. + 2 цифры)	20мВ	1A
20,00...199,99 мОм	10 мкОм	±(0,25% з.з. + 2 цифры)	20мВ	0,1A
0,2000...1,9999Ом	0,1 мОм	±(0,25% з.з. + 2 цифры)	20мВ	10мA
2,000...19,999Ом	1 мОм	±(0,25% з.з. + 2 цифры)	20мВ	1мA
20,00...199,99Ом	10 мОм	±(0,25% з.з. + 2 цифры)	20мВ	0,1мA

·       входное полное сопротивление вольтметра: ³200kОм



Остальные технические данные



a)    вид электроизоляции ............................................................двойная согл. PN-EN 61010-1:2002

b)    категория безопасности................................................... II 600В согласно PN-EN 61010-1:2002

c)    степень защиты корпуса согласно PN-EN 60529................................................................  ... IP54

d)    защита от наружного напряжения..........до 440В переменного тока  на протяжении 10 секунд

e)    невосприимчивость на фон ..........................................дополнительная погрешность £1%для напряжения £  100мВ при 50 Hz



f)     питание измерителя ..............................................пакет аккумуляторов SONEL/NiMH 4,8В 3Ah

g)    время зарядки аккумуляторов ............................................................................... ....ок. 2,5 часов

h)    количество измерений током 10A …................................................................................... ...  ..300

i)      максимальное активное сопротивление проводов для тока 10A ................................0,1Ом

j)      максимальная индуктивность измеряемого объекта ..........................................................40Г

k)    точность установки измерительного тока ............................................................................. ±10%

l)      время проведения измерения активного сопротивления:

·       с выбранным типом объекта активного сопротивления и двунаправленным протеканием тока …………………………………………………………………………… .3 секунды

·       с выбранным индуктивным типом объекта (зависит от активности   и индуктивности  объекта..........................................................................................несколько минут  (макс. 10)

m)  размеры........................................................................................................  ....... 295 x 222 x 95 мм

n)    масса измерителя ..................................................................................................... ....... oк. 1,7 кг.

o)    температура работы .............................................................................................. ..........0...+40° С

p)    температура хранения  ........................................................................................ .......–20...+60° С

q)    температура номинальная .........................................................................................+20...+25° С

r)     температурный коэффициент .............................................................................±0,01% и.в. / ° С

s)    время до самовыключения ..........................................................................................120 секунд

t)     дисплей .......................................................................................... . графический 192x64 пунктов

u)    стандарт интерфейса ..........................................................  .............................................RS-232С

v)    стандарт качества ..........................разработка, проект и производство согласно ISO 9001



1.1           Стандартные принадлежности



В состав стандартного комплекта поставляемого производителем входят:

·           измеритель MMR‑600 (MMR‑610)

·           комплект измерительных проводов:

§                     двухжильный провод 3 метра – 2шт.

§                     провод для зарядного устройства

§                     зажим  «Крокодил» – 4шт.

·           руководство по эксплуатации

·           футляр
