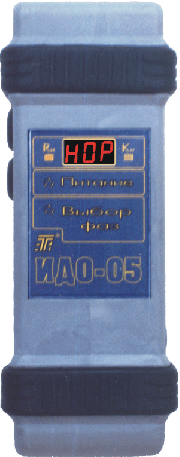

ИДО-05

ИДО-05 - это портативный прибор, предназначенный для контроля трехфазных обмоток электрических машин.

    ИДО-05 - обеспечивает обнаружение :
- междувитковых замыканий;
- обрыва проводников;
- неправильного соединения схемы обмотки;
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

    ИДО-05 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В - без демонтажа и разборки последней.

- при проверке обмотки на наличие междувитковых замыканий, обрыва проводников и на правильность соединения схемы сравниваются полные сопротивления двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока и контролируется ток утечки.

1) контролируемые параметры:
- при проверке обмотки на наличие между-витковых замыканий, обрыва проводников и на правильность соединения схемы     коэффициент несимметрии фазных токов (Кн);
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками              сопротивление изоляции (Rи);
2) диапазон измерения К_н, %     0-99;
3) параметры выходного переменного тока при измерении К_н:
- действующее значение, мА      1,5±0,15;
- частота, кГц     10± 1;
4) чувствительность (величина К_н при замыкании одного витка в фазе), %, не менее     5;
5) выходное постоянное напряжение при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками, В     1000±100;
6) индикация     светодиодная и светодиодная алфавитно-цифровая трехразрядная;
7) питание     автономное или от внешнего блока питания;
8) напряжение питания, В     7-1,2+1,6;
9) потребляемая мощность, Вт, не более     3;
10) габаритные размеры, мм     205´ 80´50
11) масса, кг, не более     0,5;
