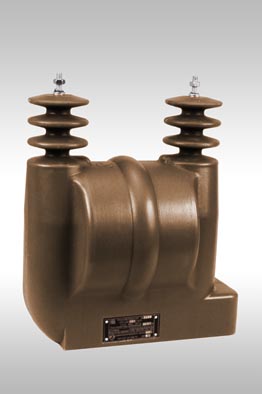

Незаземляемые
трансформаторы напряжения НОЛ
ОГГ.671 241.056ТУ Назначение
Трансформаторы предназначены для установки в открытые распределительные
устройства и служат для питания электрических измерительных приборов, цепей
защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150 и предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха от минус 60°С до плюс 50°С для исполнения
"УХЛ1" и от минус 10°С до плюс 55°С для исполнения "Т1";
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение - вертикальное.
Длина пути утечки - III по ГОСТ 9920.
Патентная защита
1. Патент № 2087967, 2110862 и 2193252 на изобретение.
2. Патент № 42733 на промышленный образец. Технические данные. Таблица 1
| Наименование параметров |
Норма
типов
|
||
|
НОЛ-3
|
НОЛ-6 |
НОЛ-10
|
|
| Класс напряжения, кВ |
3
|
6
|
10
|
| Наибольшее рабочее напряжение, кВ |
3,6
|
7,2
|
12
|
| Номинальное напряжение первичной обмотки, В |
3000
3300 |
6000,6300
6600,6900 |
10000
11000 |
| Номинальное напряжение вторичной обмотки, В |
100 или 110*
|
||
| Номинальная частота, Гц |
50 или 60
|
||
|
Номинальная мощность, В•А, в классе точности**: 0,2*** 0,5 1,0 3,0 |
15
30 50 150 |
30 50 75 200 |
50 75 150 300 |
| Предельная мощность вне класса точности, В•А |
250
|
400
|
630
|
| Схема и группа соединения обмоток |
1/1-0
|
||
|
Испытательное напряжение, кВ одноминутное промышленной частоты грозового импульса полного грозового импульса срезанного |
24 40 50 |
32 60 70 |
42 75 90 |
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которые указываются в заказе.
*) Номинальное напряжение вторичной обмотки 110 В только для трансформаторов с номинальным напряжением первичной обмотки 6600 и 11000 В.
**) Высший класс точности указывается в заказе.
***) Высший класс точности 0,2 только для трансформаторов с номинальным напряжением вторичной обмотки 100 В.
