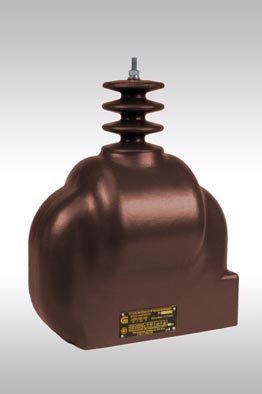

Заземляемые
трансформаторы напряжения ЗНОЛ
ОГГ.671 241.052 ТУ
Назначение
Трансформаторы предназначены для установки в открытые распределительные
устройства и служат для питания цепей измерения, автоматики, сигнализации и
защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях
с изолированной нейтралью. Допускается длительная эксплуатация трансформаторов
как силовых. При этом мощность, отдаваемая трансформаторами, не должна превышать
предельную мощность, и нагрузка должна подключаться к основной вторичной
обмотке. Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т"
категории размещения 1 по ГОСТ 15150.
Трансформаторы предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха от минус 60°С до плюс 50°С для исполнения
"УХЛ1" и от минус 10°С до плюс 55°С для исполнения "Т1".
Длина пути утечки - III по ГОСТ 9920.
Рабочее положение - вертикальное.
Патентная защита
Патент № 53930 на промышленный образец.
Технические данные
|
Наименование параметров |
Нормы для типов |
||
|
|
ЗНОЛ-3
|
ЗНОЛ-6 |
ЗНОЛ-10
|
| Класс напряжения, кВ |
3
|
6
|
10
|
| Наибольшее рабочее напряжение, кВ |
3,6
|
7,2
|
12
|
| Номинальное напряжение первичной обмотки, В |
3000/√3
3300/√3 |
6000/√3
6300/√3 6600/√3 6900/√3 |
10000/√3
10500/√3 |
| Номинальное напряжение основной вторичной обмотки, В |
100/√З
|
||
| Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 или 100
|
||
|
Номинальная мощность с
коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе
точности*: 0,2 0,5 1 3 |
15 30 50 150 |
30 50 75 200 |
50 75 150 300 |
| Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3, В·А |
150
|
200 |
300 |
| Предельная мощность вне класса точности, ВЧА |
250
|
400
|
630
|
| Схема и группа соединения обмоток |
1/1/1-0-0
|
||
| Номинальная частота, Гц |
50 или 60
|
||
|
Испытательное
напряжение, кВ: |
24 40 50 |
32 60 70 |
42 75 90 |
Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым
классом точности и номинальной мощностью, которые указываются в заказе.
*) высший класс точности указывается в заказе.
Сделать заказ и запросить дополнительную информацию по ЗНОЛ Вы можете здесь.
