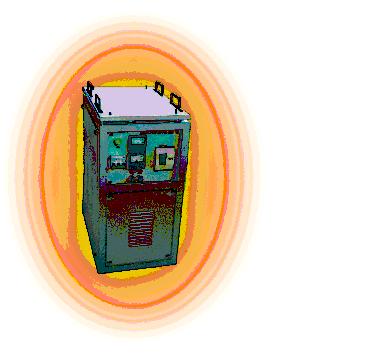

УСТРОЙСТВО ЗАРЯДНОЕ ЗР-75А-80В

ОБЩИЕ СВЕДЕНИЯ

Предназначено для заряда - разряда кислотных и щелочных аккумуляторных батарей всех типов, эксплуатируемых на авто-, мото- транспорте, спецтранспорте, связи, авиации, электротранспорте, ж/д и пр.

Структура условного обозначения

Устройство ЗР-75А-80В:

ЗР – устройство зарядно - разрядное

75А – зарядно - разрядный ток до 75 А;

80В – максимальное напряжение 80В.

Условия эксплуатации

Закрытые отапливаемые помещения с температурой окружающей среды от плюс 1 до плюс 35ºС,
не взрыво- и не пожароопасные, не содержащие агрессивных паров и газов, атмосферное давление
– 630…800 мм. рт. ст. , относительная влажность воздуха (при +25ºС) – 80%

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Питающая сеть:

- напряжение, В...................................................…............. 380

- частота, Гц...........................................................…..…..….50

- число фаз………………………………………………3 с нулем

2. Диапазон стабилизированного зарядного тока, А….. 5...75

3. Максимальное зарядное напряжение, В..……………....80

4. Потребляемая мощность, кВА, не более...................….. 6,5

5. Габаритные размеры, мм.......................................... 520х320х670

6. Масса, кг, не более....................................................….…100

Предлагаемое зарядно - разрядное устройство просто и надежно в эксплуатации. Оборудовано измерительными приборами зарядно - разрядного тока и напряжения на аккумуляторной батарее, а также световой сигнализацией работы устройства. Обеспечивает отключение тока заряда - разряда аккумуляторной батареи при перегрузке силовой цепи.

Гарантийный срок хранения – не более 12 месяцев с момента продажи.

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Конструктивно устройство выполнено в виде металлического каркаса, в котором установлен тиристорный преобразователь; в нижней части каркаса размещен силовой трансформатор.

На передней панели установлены выключатель, предназначенный для включения питающей сети ~380В и выключатель, предназначенный для подключения заряжаемой аккумуляторной батареи.

На двери установлены таблички, на которых нанесены надписи: заводской номер, наименование изделия, масса изделия, степень защиты. Устройство ЗР-75А-80В снабжено ручками и зажимом заземления.

На лицевой панели устройства расположены органы управления и индикации: вольтметр, индикатор наличия напряжения питания, резистор для установки тока заряда - разряда, амперметр, индикатор сигнализации перегрузки.

Подключение зарядно - разрядного устройства к питающей сети и подключение аккумуляторной батареи производится к специальным зажимам, расположенным со стороны задней панели.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

Зарядно-разрядное устройство ЗР-75А-80В ……..……….….1 шт.

Упаковка…………………………………………….…………. 1 шт.

Упаковочный ящик…………………………………….………1 шт.

Эксплуатационная документация.……………..….………….1 компл.

Сертификат качества……………..………………….…………1 шт
