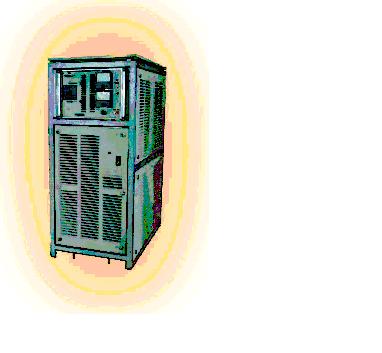

УСТРОЙСТВО ЗАРЯДНО-РАЗРЯДНОЕ ЗР-110А-110В

ОБЩИЕ СВЕДЕНИЯ

Предназначено для заряда (разряда) кислотных и щелочных аккумуляторных батарей всех типов, эксплуатируемых на авто-, мото- транспорте, спецтранспорте, связи, авиации, электротранспорте, ж/д и пр.

Структура условного обозначения

Устройство ЗР-110А-110В:

ЗР – устройство зарядно-разрядное;

110А – зарядно-разрядный ток до 110 А;

110В – напряжение батареи до 110 В.

Условия эксплуатации

Закрытые отапливаемые помещения с температурой окружающей среды от плюс 1 до плюс 35ºС,
не взрыво- и не пожароопасные, не содержащие агрессивных паров и газов, атмосферное давление
– 630…800 мм. рт. ст. , относительная влажность воздуха (при +25ºС) – 80%

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Питающая сеть:

- напряжение, В...................................................…............. 380

- частота, Гц...........................................................…..…..….50

- число фаз……………………………………………………3

2. Диапазон стабилизированного зарядного тока, А….. 5...110

3. Номинальное напряжение заряжаемой батареи, В.… 1...110

4. Потребляемая мощность, кВА, не более...................….. 15

5. Габаритные размеры, мм.......................................... 580х800х1130

6. Масса, кг, не более..........................................................…210

Предлагаемое зарядно-разрядное устройство просто и надежно в эксплуатации, позволяет постоянно контролировать ток заряда/разряда и напряжение на аккумуляторной батарее, обеспечивает автоматическое отключение тока при перегрузке в силовой цепи и при неправильном подключении батареи (обратная полярность).

Обеспечивает проведение тренировочных и контрольных циклов заряд/разряд необходимых при вводе новых батарей в эксплуатацию в соответствии с руководством по эксплуатации батареи. При разряде происходит рекуперация энергии, отдаваемой батареей в питающую сеть, что позволяет экономить электроэнергию.

Гарантийный срок хранения – не более 12 месяцев со дня изготовления до момента продажи

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Конструктивно устройство выполнено в виде металлического каркаса, в котором на направляющих установлен конструктивно законченный блок – преобразователь, выполненный на основе унифицированной типовой конструкции; в нижней части каркаса размещен трансформатор.

На передней панели установлены выключатель, предназначенный для включения питающей сети ~380В и индикатор, сигнализирующий о включении питающей сети.

На задней панели установлены таблички, на которых нанесены надписи: заводской номер, наименование изделия, масса изделия, степень защиты. Устройство ЗР-110А-110В снабжено рым-болтом и зажимом заземления, шинами, предназначенными для подключения АБ.

На лицевой панели преобразователя расположены органы управления и индикации: выключатель для защиты силовой цепи при токах заряда/разряда, превышающих максимальный, тумблер для включения режима заряда и режима разряда, индикатор сигнализации пуска, вольтметр, индикатор наличия напряжения питания, предохранитель, кнопки переключателя ПУСК, СТОП – запуска и остановки режима заряда/разряда, резистор для установки тока заряда/разряда, амперметр, индикатор сигнализации перегрузки.

Принцип действия устройства основан на преобразовании трехфазного переменного напряжения в постоянное при заряде и на преобразовании постоянного напряжения в трехфазное переменное напряжение с рекуперацией энергии в сеть при разряде.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

Зарядно-разрядное устройство ЗР-110А-110В ………………1 шт.

Вставка плавкая ВП1-1-0, 5А………………………………….2 шт.

Жгут………………………………………………….……….....1 шт.

Упаковка …………………………………………….………….1 шт.

Упаковочный ящик………………………………….………….1 шт.

Эксплуатационная документация.……………..….…………..1 компл.

Сертификат качества……………..………………….………….1 шт
