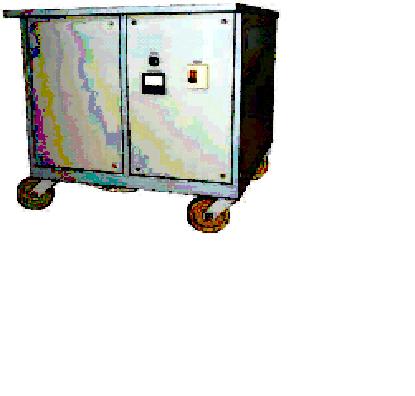

ПУСКОВОЕ УСТРОЙСТВО ПУ-2000А-110В

ОБЩИЕ СВЕДЕНИЯ

Предназначено для пуска дизельных двигателей для железнодорожного транспорта.

Структура условного обозначения

Устройство ПУ-2000А-110В:

ПУ – пусковое устройство;

2000А – максимальный выходной ток 2000 А;

110В – максимальное выходное напряжение 110 В.

Условия эксплуатации

Помещения с температурой окружающей среды от - 25 до + 40ºС, не взрыво- и не пожароопасные, не содержащие агрессивных паров и газов, атмосферное давление – 630…800 мм. рт. ст. , относительная влажность воздуха (при +25ºС) – 80%.

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Питающая сеть:

- напряжение, В...................................................……......………………..380

- частота, Гц.........................................................…..…..…..……………..50

- число фаз………………………………………………………………….3

2. Максимальный выходной выпрямленный ток в течение.3сек.,А…. 2000

3. Максимальный выходной выпрямленный ток в течение.10сек.,А…1500

4. Максимальный выходной выпрямленный ток в течение.30сек.,А…1000

5. Стабилизированное выходное напряжение, В………………………..110

6. Потребляемая мощность, кВА, не более.............……………....…….. 105

7. Габаритные размеры, мм........................................…………….. 490х1000х1270

8. Масса, кг, не более........................................................……………..… 600

Устройство обеспечивает измерение выходного напряжения щитовым вольтметром кл. 1,5; световую сигнализацию о подаче напряжения питания – СЕТЬ.

Гарантийный срок хранения – не более 12 месяцев со дня изготовления до момента продажи

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Устройство представляет собой трехфазный полупроводниковый нерегулируемый выпрямитель, выполненный по мостовой схеме Ларионова, обеспечивающей шестифазное выпрямление тока.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

Пусковое устройство ПУ-2000А-110В ……..……….……………1 шт.

Лампа коммутаторная СКЛ-12-Л-3-220………………….……..…1 шт.

Ключ к замку ИПАТ.304215.606…………………………………..4 шт.

Упаковка …………………………………………………………….1 шт.

Эксплуатационная документация.……………..……………….1 компл.

Сертификат качества……………..…………………………….…...1 шт
