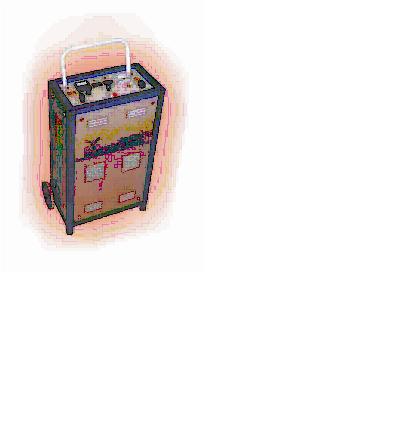

УСТРОЙСТВО ПУСКО-ЗАРЯДНО-РАЗРЯДНОЕ УПЗР-24В-315/25А

ОБЩИЕ СВЕДЕНИЯ

Предназначено для заряда-разряда аккумуляторных батарей всех типов, а также для запуска двигателей транспортных средств с напряжением питания бортовой сети 12В, 24В.

Структура условного обозначения

Устройство УПЗР-24В-315/25А:

УПЗР – устройство пуско-зарядно-разрядное;

24В – напряжение батареи до 24 В

315А – номинальный ток в режиме запуска 315 А.

25А - зарядный ток до 25 А.

Условия эксплуатации

Закрытые отапливаемые помещения с температурой окружающей среды от плюс 1 до плюс 35ºС, не взрыво- и не пожароопасные, не содержащие агрессивных паров и газов, атмосферное давление – 630…800 мм. рт. ст. , относительная влажность воздуха (при +20ºС) – 80%

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Питающая сеть:

- напряжение, В...................................................…....….....… 220

- частота, Гц...........................................................…..……..….50

2. Диапазон стабилизированного зарядного тока, А……. 0,5...20

3. Номинальное напряжение заряжаемой батареи, В.…… 1...24

4. Потребляемая мощность, кВА,

- при заряде/разряде………………………..............…….. 0,5

- при запуске………………………………………………...7

5. Габаритные размеры, мм...................................…..... 534х950х327

6. Масса, кг, не более...............................................…..........…52

Предлагаемое пуско-зарядно-разрядное устройство просто и надежно в эксплуатации, позволяет постоянно контролировать ток заряда/разряда и напряжение на аккумуляторной батарее, обеспечивает автоматическое отключение тока при перегрузке в силовой цепи и при неправильном подключении батареи (обратная полярность), запуск двигателей легковых и грузовых автомобилей.

Обеспечивает проведение тренировочных и контрольных циклов заряд/разряд необходимых при вводе новых батарей в эксплуатацию в соответствии с руководством по эксплуатации батареи. При разряде происходит рекуперация энергии, отдаваемой батареей в питающую сеть, что позволяет экономить электроэнергию.

Гарантийный срок хранения – не более 12 месяцев со дня изготовления до момента продажи

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

На панели управления устройства расположены: автоматический выключатель СЕТЬ для включения напряжения питающей сети; индикатор СЕТЬ подачи напряжения питающей сети в устройство; амперметр для измерения зарядного тока; вольтметр для измерения напряжения на АБ; цифровые индикаторы ВРЕМЯ РАБОТЫ, ЧАСЫ, МИНУТЫ для отображения текущего времени заряда/разряда; индикатор КОНЕЦ РАБОТЫ, указывающий выключение зарядного/разрядного тока при достижении времени заданной уставки; кнопки ПУСК, СТОП включения/выключения режима; переключатель УСТАВКА ВРЕМЕНИ задания уставки времени в часах; переключатель БАТАРЕЯ выбора номинального напряжения обслуживаемой батареи; тумблер УСТАВКА выбора уставки напряжения или времени; переключатель РОД РАБОТЫ для выбора режима работы устройства; ручка для установки значения зарядного тока АБ; автомат защиты зарядной/разрядной цепи; индикатор ОБРЫВ ЦЕПИ, указывающий о срабатывании автомата защиты или плохом контакте зарядной/разрядной цепи.

На задней обшивке устройства расположены шинные переключатели рода работ ЗАПУСК – ЗАРЯД/РАЗРЯД и выведены: шнур электропитания для подключения к питающей сети, силовые провода с зажимами.

Устройство обеспечивает задание уставок времени заряда и разряда, счет времени заряда и разряда, плавную установку величины тока, автоматическое отключение АБ после окончания заряда (разряда) в соответствии с уставкой времени, задание уставок предельного напряжения при заряде и конечного напряжения при разряде для АБ с номинальным напряжением 6, 12, 24 В.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

Пуско-зарядно-разрядное устройство УПЗР-24В-315/25А ………1 шт.

Розетка РШ30-В-25/380УХЛ4………………………………………1 шт.

Упаковка …………………………………………………….……….1 шт.

Паспорт……………………………..……………..………………….1 шт.

Сертификат качества……………..……………………………..…...1 шт.
