Датчики уровня
ультразвуковые ДУУ2/ДУУ2М
Назначение
Датчики уровня ультразвуковые ДУУ2 и ДУУ2М (далее «датчики») предназначены для измерения уровня различных жидко стей, уровней раздела сред многофазных жидкостей (нефть – эмульсия – подтоварная вода и т.п.), а также измерения темпера туры и давления контролируемой среды.
Применяются в системах автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с атмосферным или избыточным (до 2,0 МПа) давлением.
Датчики устанавливаются на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурного класса T5 включительно согласно ГОСТ Р 51330.0.
Датчики имеют взрывозащищенное исполнение, соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории IIВ по ГОСТ Р 51330.11, температурного класса T5 по ГОСТ Р 51330.0, маркировку взрывозащиты «1ExibIIBT5 X» по ГОСТ Р 51330.0.
Датчики внесены в Государственный реестр средств измерений.
Датчики предназначены для построения систем автоматизации совместно с контроллерами ГАММА-7М, ГАММА-8М, ГАММА-10, ГАММА-11, блоком сопряжения с датчиками БСД.
Датчики ДУУ2М по сравнению с датчиками ДУУ2 обладают повышенной устойчивостью к электромагнитным помехам, повышенной стойкостью к отрицательным температурам, выполнены на современной элементной базе, ячейки преобразования изготавливаются по автоматизированной технологии поверхностного монтажа. В дальнейшем датчики ДУУ2М полностью заменят датчики ДУУ2.
Серийный выпуск датчиков планируется в 2006-м году.
Контролируемая среда
Нефть, нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды. Стойкость датчиков к агрессивным средам ограничена применяемыми материалами, контактирующими с контролируемой средой: нержавеющая сталь 12Х18Н10Т, 1.4435 (для датчиков ДУУ2-05…ДУУ2-08, ДУУ2М-05…ДУУ2М-08), фторопласт-4, сферопластик тип ЭДС-7АП ТУ6-05-221-625-82 (при использовании поплавков соответствующего типа).

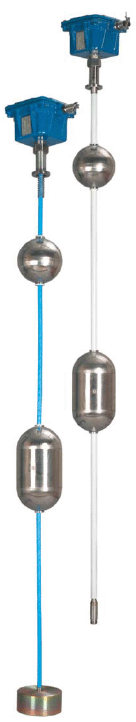

Состав датчиков
Датчики состоят из:
– первичного преобразователя (ПП) датчика;
– чувствительного элемента (ЧЭ);
– поплавка с постоянным магнитом, скользящего по ЧЭ.
|
Тип датчика, номер разработки |
Тип датчика, номер разработки |
Измеряемые параметры |
Количество поплавков |
Тип чувствительного элемента |
|
ДУУ2-01 |
ДУУ2М-01 |
уровень (уровень раздела сред) |
1 |
жесткий |
|
ДУУ2-02 |
ДУУ2М-02 |
уровень (уровень раздела сред), температура |
1 |
жесткий |
|
ДУУ2-03 |
ДУУ2М-03 |
уровень (уровень раздела сред), уровень раздела сред |
2 |
жесткий |
|
ДУУ2-04 |
ДУУ2М-04 |
уровень (уровень раздела сред), уровень раздела сред, температура |
2 |
жесткий |
|
ДУУ2-05 |
ДУУ2М-05 |
уровень (уровень раздела сред), давление |
1 |
жесткий |
|
ДУУ2-06 |
ДУУ2М-06 |
уровень (уровень раздела сред), температура, давление |
1 |
жесткий |
|
ДУУ2-07 |
ДУУ2М-07 |
уровень (уровень раздела сред), уровень раздела сред, давление |
2 |
жесткий |
|
ДУУ2-08 |
ДУУ2М-08 |
уровень (уровень раздела сред), уровень раздела сред, температура, давление |
2 |
жесткий |
|
ДУУ2-10 |
ДУУ2М-10 |
уровень (уровень раздела сред), температура |
1 |
гибкий |
|
ДУУ2-12 |
ДУУ2М-12 |
уровень (уровень раздела сред), уровень раздела сред, температура |
2 |
гибкий |
|
ДУУ2-14 |
ДУУ2М-14 |
уровень (уровень раздела сред), уровень раздела сред, уровень раздела сред, температура |
3 |
гибкий |
|
ДУУ2-16 |
ДУУ2М-16 |
уровень (уровень раздела сред), уровень раздела сред, уровень раздела сред, уровень раздела сред, температура |
4 |
гибкий |
Технические данные
|
№ |
Наименование параметра |
Наименование датчика |
|
|
ДУУ2 |
ДУУ2М |
||
|
1. |
Длина чувствительного элемента | от 1,5 до 4 м (жесткий ЧЭ); от 4 до 25 м (гибкий ЧЭ) | от 1,5 до 4 м (жесткий ЧЭ); от 4 до 25 м (гибкий ЧЭ) |
|
2. |
Температура контролируемой среды | от минус 45 до + 65 °C (по специальному заказу до + 120 °C) | от минус 45 до + 65 °C (по специальному заказу до + 120 °C) |
|
3. |
Давление контролируемой среды | до 2,0 МПа (жесткий ЧЭ), до 0,15 МПа (гибкий ЧЭ) | до 2,0 МПа (жесткий ЧЭ), до 0,15 МПа (гибкий ЧЭ) |
|
4. |
Плотность контролируемой среды | от 500 до 1500 кг/м3 | от 500 до 1500 кг/м3 |
|
5. |
Маркировка взрывозащиты | 1ExibIIBT5 X | 1ExibIIBT5 X |
|
6. |
Степень защиты | IP68 по ГОСТ 14254 | IP68 по ГОСТ 14254 |
|
7. |
Климатическое исполнение | ОМ1,5 по ГОСТ 15150 | ОМ1,5 по ГОСТ 15150 |
|
8. |
Температура внешней среды | от минус 45 до +75 °С | от минус 45 до +75 °С |
|
9. |
Пределы изменения атмосферного давления | от 84 до 106,7 кПа | от 84 до 106,7 кПа |
|
10. |
Тип атмосферы | III, IV (морская и приморско-промышленная) | III, IV (морская и приморско-промышленная) |
|
11. |
Срок службы | не менее 10 лет для ДУУ2-01...-08, 8 лет для ДУУ2-10, -12, -14, -16. | не менее 10 лет для ДУУ2М-01...-08, 8 лет для ДУУ2М-10, -12, -14, -16. |
|
12. |
Масса | не более 13,5 кг | не более 13,5 кг |
|
13. |
Габаритные размеры | не превышают 145х215х (130+LЧЭ*) мм | не превышают 145х215х (130+LЧЭ*) мм |
* «LЧЭ»
– длина чувствительного элемента

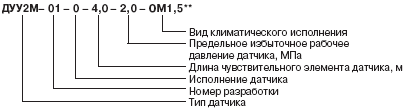

Структура условного обозначения датчика ДУУ2М
Пример записи при заказе
Пример записи
при заказе датчика ДУУ2
«Датчик уровня ультразвуковой ДУУ2-01-0-3,0-2,0-ОМ1,5**, поплавок типа II,
плотность среды 600 кг/м3 ТУ 4214-001-29421521-02».
«Датчик уровня ультразвуковой ДУУ2-16-0-9,0-0,15-ОМ1,5**, поплавок типа II,
плотность среды 600 кг/м3, поплавки типа III, 3 шт., плотности сред
1000, 1050 и 1120 кг/м3 ТУ 4214-001-29421521-02».
Пример записи
при заказе датчика ДУУ2М
«Датчик уровня ультразвуковой ДУУ2M-01-0-3,0-2,0-ОМ1,5**, поплавок типа II,
плотность среды 600 кг/м3 ТУ 4214-021-29421521-05».
«Датчик уровня ультразвуковой ДУУ2M-16-0-9,0-0,15-ОМ1,5**, поплавок типа II,
плотность среды 600 кг/м3, поплавки типа III, 3 шт., плотности сред
1000, 1050 и 1120 кг/м3 ТУ 4214-021-29421521-05».
