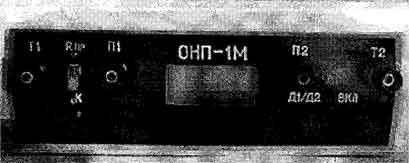

Приборы для контроля состояния заземляющих устройств электроустановок ОНП-1М
Ниже приводится информация о приборе ОНП-1М для контроля состояния заземляющих устройств (ЗУ) электроустановок с выполнением измерений:
-сопротивления
растеканию ЗУ любых геометрических размеров;
-сопротивления прикосновения (шага) с последующим использованием измеренного
значения сопротивления прикосновения (шага) и расчетного значения тока короткого
замыкания для оценки напряжения прикосновения (шага);
- удельного сопротивления грунтов;
-активного сопротивления, в том числе сопротивления переходного контактного
соединения;
-металлосвязи в ЗУ.
Основные параметры прибора ОНП-1М приведены в таблице.
|
Наименование параметра и единица его измерения |
Значение параметра |
|
Диапазон измерения напряжения прикосновения и шага, R,Om |
Диапазон 1: 0,002 ...2,0 Диапазон 2: 2,0 ... 2000 |
|
Предел допускаемой основной относительной погрешности измерений сопротивления прикосновения |
±[2+0,05(Rк/Rх-1) |
|
Предельно допустимые значения сопротивления электродов, Ом, в диапазоне Д1 измерения сопротивления |
потенциальных 7 000 токовых 3 000 |
|
Частота измерительного тока, Fp, Гц |
12,5 |
|
Переменное напряжение на зажимах Т\иТ2, t/эфф В, не более |
15 |
|
Режим измерений |
автоматический |
|
Индикация |
ЖК индикатор |
|
Напряжение
питания, f/пит, автономное В, (А Ч) |
автономное
12 (1,2) |
|
Потребляемый ток, /пит, мА, не более |
80 |
|
Габаритные размеры, мм |
188х 158 х 65 |
|
Масса, кг, не более |
1,3 |
Сделать заказ и запросить дополнительную информацию по ОНП-1М Вы можете здесь.
