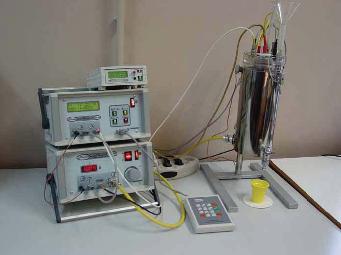

Испытательный комплекс для измерения электрических характеристик жидких диэлектриков

Испытательный комплекс для измерения электрических характеристик жидких диэлектриков

Состав

Ячейка трехзажимного типа для измерения тангенса угла диэлектрических потерь и удельного объемного электрического сопротивления маловязких электроизоляционных жидкостей (трансформаторных масел) по ГОСТ 6581-75 в диапазоне температур 20-100°С в лабораториях и непрерывного контроля в магистралях.
- герметичная конструкция;
- материал электродов – нержавеющая сталь 12Х18Н10Т;
- изоляторы – керамика;
- изоляционный промежуток между высоковольтным и
измерительным электродами ……………………….…… ....2 мм;
- электрическая емкость (без жидкости)…… ……………… 50 пФ;
- объем масла между электродами (рабочий)………….…….60 мл;
- давление масла в рабочем объёме ………………....….до 0,2 Мпа;
- эквивалентное проходное сечение канала, не менее………50 мм2;
- температура масла в рабочем объёме ……………..…….до 1000 С.

Термостат состоит из компактного переносного теплоизолирующего корпуса (термоса), электрического нагревателя с радиатором и программируемого электронного регулятора температуры с цифровым дисплеем.
- датчики – термопреобразователи сопротивления
ТСО 34Э-50М;
- трубчатый экранированный нагреватель - 300 Вт;
- электрические разъёмы на напряжение - до 2000 В;
- цепь блокировки;
- счетчик времени;
- масса ………………………….…………………5 кг;
- габариты …………………………. 660х280х280 мм.

Регулятор и измеритель температур РИТМ-4.
- обеспечивает непрерывное измерение текущей температуры пробы;
- позволяет регулировать скорость нагрева;
- подает звуковой и световой сигналы при достижении заданной температуры пробы;
- автоматически поддерживает температуру;
- имеет счетчик времени емкостью до 100 мин;
- масса …………………………………………………………. 1кг;
- габариты ……………………………………….. 250х160х70 мм.

Электронный измеритель проводимости изоляционных жидкостей предназначен для экспресс-оценки степени загрязнения, увлажнения и старения трансформаторных масел по величине их удельного объёмного электрического сопротивления.
Позволяет осуществлять непрерывный контроль в процессе нагрева проб и в магистралях при текущей температуре. Работает с малообъёмными измерительными ячейками.
- диапазон измеряемых значений удельного объемного
электрического сопротивления …. ..1010 – 5*1015 Ом*см;
- к пробе прикладывается стабилизированное
напряжение постоянного тока ………………………...500 В;
- питание от сети ~220 В или элемента питания……… 9 В;
- масса ……………………………………………………...0.4 кг.

Высоковольтный автоматический мост МЕП-4СА предназначен для эксплуатации в встационарных и передвижных лабораториях.
Автоматически измеряет:
- tgδ ……..…….………………. от 0.0001 до 1;
- Сх ,………………….……от 10 до 1000000 пФ;
- напряжение на объекте испытаний;
- частоту напряжения;
• оперативная память на 1000 измерений;
• интерфейс RS 232;
• рабочий диапазон температур от 0 до +40оС;
• масса………..…………………………... ...6 кг;
• габариты...……………..…...350х250х180 мм.

Блок высокого напряжения БВН-2П предназначен для работы с мостом МЕП-4СА, а также в составе испытательных установок для измерения tgδ с мостами типа Р-5026 и другими.
При использовании БВН-2П схема Шеринга может быть оперативно собрана в полевых условиях и в лабораторных помещениях, не имеющих специального ограждения безопасности для работы с высоким напряжением.
- выходное напряжение …………………2000 В;
- пределы регулирования…………………… 5%;
- делитель напряжения;
- цифровой вольтметр;
- встроенный эталонный конденсатор 90 пФ;
- экранирующий корпус;
- потребляемая мощность не более……..50Вт;
- масса, ……………………………………… 10 кг;
- габариты БВН-2П.…………. 350х250х180 мм.


Сделать заказ и запросить дополнительную информацию по Испытательный комплекс для измерения электрических характеристик жидких диэлектриков Вы можете здесь.
