Токовый разветвитель преобразователь
ТРП 1-4-1(2)(3)

Назначение

 Устройство предназначено для согласования (подключения) датчика имеющего нормированный выходной сигнал 0-20(4-20 мА) к четырем устройствам регистрации и индикации, с нагрузочной способностью по каждому выходу:
25 мА max, R_{H max} <= 750 Ом
20 мА max, R_H <= 1000 Ом.

Блок имеет индикатор уровня входного задающего тока, состоящий из линейки светодиодов, индикатор питания - зеленый светодиод. В случае превышения уровня входного тока от датчика сработает электронная защита, которая автоматически отключит выходные каналы, во избежания повреждения регистрирующего устройства, включит сигнал "beep", подаст команду "сух. конт.", и загорится индикатор "Авария". Как только сигнал придет в норму, прибор автоматически подключит выходные контакты и выйдет из аварийного режима.

Модификации прибора:

• ТРП 1-4-1 входной токовый сигнал 0-20 (4-20 м) МА - выходной 4х (0-20 мА (4-20 мА).
• ТРП 1-4-2 входной сигнал 0-20 мА - выходной 4х 4-20 мА.
• ТРП 1-4-3 входной сигнал 0-20 мА - выходной 4х 5-25 мА.

Условия эксплуатации

• Температура, °С: -10...+50;
• Относительная влажность, %: до 98;
• Напряжение питания, В: 18...36;
• Потребляемая мощность, Вт: <= 4;
• Амплитуда входного сигнала, мА: 0 - 20;
• Амплитуда выходного сигнала, мА: 20 (25)^*
• Амплитуда входного аварийного сигнала, мА: 22

^*для модификации ТРП 1-4-3 схема подключения:

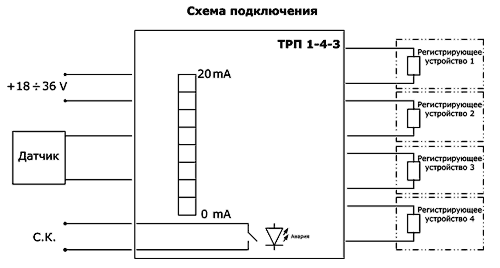

Схема подключения
