Блок питания БП-25-24 (12)
1. Назначение
Блок питания БП-25-24(12) предназначен для обеспечения питания энергопотребителей стабилизированным напряжением 24В(12В), постоянным током до 1А для 24В (до 2А для 12В). Блок питания снабжен электронной защитой от перегрузки с током срабатывания 105% от максимальной нагрузочной способности. Причем при срабатывании защиты на передней панели блока загорится красный светодиод "Перегрузка", включится звуковой сигнал "beep" и замкнутся контакты реле (сух. контакт) клеммы "5", "8". Для сброса перегрузки на блоке предусмотрена кнопка "сброс перегрузки", либо эту операцию можно осуществить дистанционно используя сигнал "сух. контакт", подав его на клеммы "13", "18". При нормальной работе блока горит светодиод "U пит" зеленого цвета, а также отражается уровень потребляемого тока на линейке индикаторов. Прибор устанавливается на DIN-рейку. Клеммы для подсоединения ~220В (~50Гц) имеют красный цвет.
2. Условия эксплуатации
-
Блок питания соответствует климатическому исполнению УХЛ 4 (по ГОСТ 15150-75) для работы при температуре окружающей среды от -10 до +70°С.
-
" По защищенности от внешних воздействий Блок Питания соответствует классу IP 30 (по ГОСТ 14254.96)
3. Пример записи при заказе
-
Обозначение Блока питания при заказе зависит от рабочего напряжения.
Пример заказа: блок питания БП-25-24 означает блок питания на 24В, 25Вт.
4. Основные параметры блока питания
-
Технические параметры Блока Питания приведены в Таблице 1.
-
На передней панели прибора размещен сменный предохранитель, кнопка "сброс перегрузки" а также индикаторы:
-
Питания
-
Перегрузки
-
Степени загрузки прибора
-
|
Параметры |
БП-25-12 |
БП-25-24 |
|
|
Входное напряжение Uвх (В) |
85-264 |
85-264 |
|
|
Частота входного напряжения (Гц) |
47-63 |
47-63 |
|
|
Выходное напряжение Uвых (В) |
12 |
24 |
|
|
Выходной ток Iвых (А) 2 1 |
2 |
1 |
|
|
Ток срабатывания защиты Iсз |
105% |
105% |
|
|
Температурный диапазон (°С) |
-10 до +70 |
-10 до +70 |
|
|
Пульсации Выходного напряжения (mВ) |
£ 150 |
£ 150 |
|
|
Напряжение гальванической развязки |
Вход-выход (В AC) |
3000 |
3000 |
|
Выход-корпус (В AC) |
500 |
500 |
|
5. Параметры надежности
-
Средний срок службы Блока Питания не менее 10 лет
-
Средняя наработка на отказ при соблюдении правил технического обслуживания и применения составляет не менее 10 000 часов
-
Срок сохранности блока питания в заводской упаковке не менее одного года
6. Конструктивные параметры
-
Габаритные размеры Блока Питания составляют, мм: 67,5 х 114,5 х 99
-
Масса Блока Питания, кг: 0,3±0,05
7. Комплект поставки прибора
В комплект поставки входит:
-
Блок Питания БП-25-24(12) - 1 шт.
-
Руководство по эксплуатации, совмещенное с Паспортом - 1 шт.
-
Транспортная тара - 1 шт.

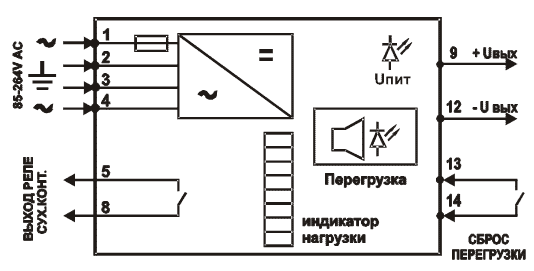

8. Схема подключения
