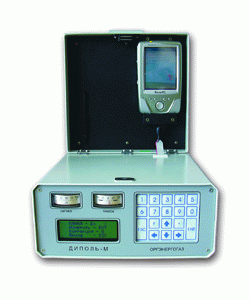

Аппаратура для диагностики трубопроводов Диполь-М
ТУ 4318-061-05015070-04
ОБЛАСТЬ ПРИМЕНЕНИЯ
Многофункциональная аппаратура для диагностики состояния изоляционных покрытий магистральных подземных трубопроводов и контроля систем электрохимической защиты предназначена для специализированных диагностических подразделений нефтегазовой отрасли.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Анодный заземлитель представляет собой электрод, выполненный из коррозионностойкого железокремнистого сплава (ферросилида) и снабженный питающим кабелем. В стандартной комплектации длина питающего кабеля составляет 2 м.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
-
трехканальные измерения амплитуды сигналов СКЗ частотой 100 Гц;
-
трехканальные измерения потенциалов труба-земля с типовыми интервалами циклов прерывателей;
-
осциллографическая регистрация формы сигналов СКЗ до 10 МГц;
-
определение оси трубопровода;
-
визуализация результатов измерения, их хранение и экспорт.
РЕАЛИЗОВАННЫЕ МЕТОДЫ ОБСЛЕДОВАНИЯ
-
метод выносного электрода;
-
асинхронные измерения;
-
последовательные трехэлектродные измерения;
-
интенсивные измерения (двух-, трехэлектродные и аддитивные);
-
обследование на переменном токе (ИПИ);
-
измерения в режиме регистратора-осциллографа
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ |
ЗНАЧЕНИЕ |
|
Аппаратурная погрешность измерений, %, не более |
1 |
|
Количество измерительных каналов |
7 |
|
Объем оперативной памяти, МБ |
64 |
|
Входное сопротивление, МОм, не менее: по постоянному току |
|
|
Динамический диапазон измерений, В: по постоянному току |
|
|
Время непрерывной работы без подзарядки элементов питания, ч, не менее |
10 |
|
Рабочий диапазон температур, °С |
0±60 |
|
Габаритные размеры, мм, не более: измерительного блока |
|
|
Масса без упаковочного ящика, кг, не более: измерительного блока |
|
КОМПЛЕКТ ПОСТАВКИ
|
НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ |
КОЛИЧЕСТВО |
|
Измеритель Диполь с модулем глубиномера, шт. |
1 |
|
Зарядное устройство (220 В/12 В), компл. |
1 |
|
Катушка со скользящим контактом (500 м), шт. |
1 |
|
Электроды для измерений, компл. |
1 |
|
Синхронный прерыватель тока с силовым реле на 60 А*, шт. |
4 |
|
Руководство по эксплуатации, шт. |
1 |
* Поставляется по отдельному заказу
