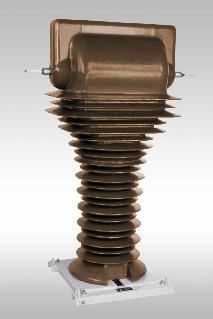

Опорные трансформаторы тока ТОЛ-110 III

Назначение

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения 110 кВ.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы предназначены для наружной установки в открытых распредустройствах (ОРУ) и могут использоваться для замены трансформаторов тока с масляной изоляцией типа ТФЗМ 110.

Трансформатор изготавливается с литой изоляцией в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150 .

Длина пути утечки III по ГОСТ 9920.

Высота установки над уровнем моря - не более 1000 м.

Рабочее положение - вертикальное.

Трансформаторы комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов.

Технические данные. Таблица 1

Наименование параметра

Значение параметра

ТОЛ-110III
(трех
обмоточный)

ТОЛ-110III-1
(четырех обмоточный)

ТОЛ-110III-2
(пяти
обмоточный)

Номинальное напряжение, кВ
110

Наибольшее рабочее напряжение, кВ
126

Номинальная частота, Гц
50, 60*

Номинальный первичный ток, А
50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000

Номинальный вторичный ток, А
1 или 5

Число вторичных обмоток, шт.**
для измерений
для защиты

3

1
2

4

1 или 2
3 или 2

5

2
3

Класс точности вторичной обмотки:**
для измерений
для защиты

0,2S; 0,2; 0,5S; 0,5
5Р; 10Р

Номинальнаянагрузка вторичной обмотки при cosj=0,8; ВА:
для измерений
для защиты

30
20 или 30

Номинальная предельная кратность обмоток для защиты, не менее:
-при номинальной вторичной нагрузке 20 В×А
-при номинальной вторичной нагрузке 30 В×А

27
20

Номинальный коэффициент безопасности приборов обмотки для измерений, не более
в классе точности 0,2S; 0,2; 0,5S
в классе точности 0,5

6
12

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса

230
450

Примечания
1* Только для поставок на экспорт.
2 **Параметры определяются при заказе.
3 В соответствии с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от номинальных.

Таблица 2

Номинальный первичный ток, А

Наибольший рабочий первичный ток, А

Трехсекундный ток термической стойкости, кА

Ток электродинамической стойкости, кА

50
75
100
150
200
300
400
500
600
750
800
1000
1200
1500
2000

50
80
100
160
200
320
400
500
630
800
800
1000
1250
1600
2000

2
3
4
6
8
12
16
20
24
28
28
30
36
45
60

5,1
7,7
10,2
15,3
20,4
30,6
40,8
51
61,2
71,4
71,4
76,5
91,8
114,8
153

Примечание - Допускается кратковременное, в течение не более 2-х часов в неделю, повышение значения первичного тока на 20 % по отношению к наибольшему рабочему току.

Таблица 3

Тип

Номинальный первичный ток, А

Масса кг, макс.

ТОЛ-110 III

50-600

475

750-2000

430

ТОЛ-110 III-1
ТОЛ-110 III-2

50-600

495

750-2000

507

Сделать заказ и запросить дополнительную информацию по ТОЛ-110 III, исп. ТОЛ-110 III... Вы можете здесь.

Назад

Наименование параметра	Значение параметра
	ТОЛ-110III (трех обмоточный)	ТОЛ-110III-1 (четырех обмоточный)	ТОЛ-110III-2 (пяти обмоточный)
Номинальное напряжение, кВ	110
Наибольшее рабочее напряжение, кВ	126
Номинальная частота, Гц	50, 60*
Номинальный первичный ток, А	50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000
Номинальный вторичный ток, А	1 или 5
Число вторичных обмоток, шт.** для измерений для защиты	3 1 2	4 1 или 2 3 или 2	5 2 3
Класс точности вторичной обмотки:** для измерений для защиты	0,2S; 0,2; 0,5S; 0,5 5Р; 10Р
Номинальнаянагрузка вторичной обмотки при cosj=0,8; ВА: для измерений для защиты	30 20 или 30
Номинальная предельная кратность обмоток для защиты, не менее: -при номинальной вторичной нагрузке 20 В×А -при номинальной вторичной нагрузке 30 В×А	27 20
Номинальный коэффициент безопасности приборов обмотки для измерений, не более в классе точности 0,2S; 0,2; 0,5S в классе точности 0,5	6 12
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса	230 450
Примечания 1* Только для поставок на экспорт. 2 **Параметры определяются при заказе. 3 В соответствии с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от номинальных.

Номинальный первичный ток, А	Наибольший рабочий первичный ток, А	Трехсекундный ток термической стойкости, кА	Ток электродинамической стойкости, кА
50 75 100 150 200 300 400 500 600 750 800 1000 1200 1500 2000	50 80 100 160 200 320 400 500 630 800 800 1000 1250 1600 2000	2 3 4 6 8 12 16 20 24 28 28 30 36 45 60	5,1 7,7 10,2 15,3 20,4 30,6 40,8 51 61,2 71,4 71,4 76,5 91,8 114,8 153
Примечание - Допускается кратковременное, в течение не более 2-х часов в неделю, повышение значения первичного тока на 20 % по отношению к наибольшему рабочему току.

Тип	Номинальный первичный ток, А	Масса кг, макс.
ТОЛ-110 III	50-600	475
ТОЛ-110 III	750-2000	430
ТОЛ-110 III-1 ТОЛ-110 III-2	50-600	495
ТОЛ-110 III-1 ТОЛ-110 III-2	750-2000	507
