ОБЛАСТЬ ПРИМЕНЕНИЯ

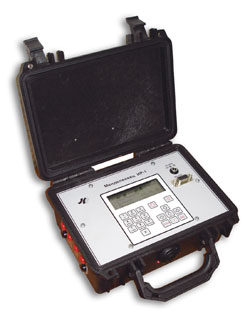

Измеритель-регистратор напряжений многоканальный ИР-1 Менделеевец предназначен для измерения и регистрации параметров электрохимической защиты и блуждающих токов.

ПРЕИМУЩЕСТВА

• четыре канала измерения (см. типовые схемы подключения);

• наличие ЖК-дисплея и клавиатуры для программирования и визуального контроля измерений;

• два режима измерения: ручной и автоматический;

• наличие изолированного канала для измерения силы тока на 75 мВ шунте;

• возможность ввода комментариев;

• ударопрочный и влагозащищенный корпус;

• удобная программа обработки данных

НАИМЕНОВАНИЕ ПАРАМЕТРОВ

ЗНАЧЕНИЕ

Общее количество каналов измерения

4

Диапазон измерения:

±1В / ±10 В
±1В / ±10 В
±10В / ±100 В
±1А...±9999 А
±100 мВ

Погрешность измерения, %

0,3

Входное сопротивление 1, 2 и 3 каналов, МОм, не менее

10

Объем Flash-памяти, Мб

4

Тип источника питания

Встроенная АКБ, NiCd, 2400 мА/ч

Время работы от АКБ без подзарядки, ч, не менее

24

Потребляемая мощность от адаптера, Вт, не более

10

Интерфейс связи с ПК

RS-232, Bluetooth*, USB**

Рабочая температура, °С

от 0 до +60

Габаритные размеры (ДхШхВ), мм

210х165х91

Масса регистратора, кг, не более

1,5

Масса комплекта в упаковке, кг, не более

4,0

Срок службы, лет, не менее

5

Рис. 1 - Схема установки на станции дренажной защиты

Рис. 2 - Схема установки на дорожном переходе

Рис. 3 - Схема установки на пересечении трубопроводов

Рис. 4 - Схема установки при измерении тока в трубопроводе, потенциала и градиентов поля блуждающих токов

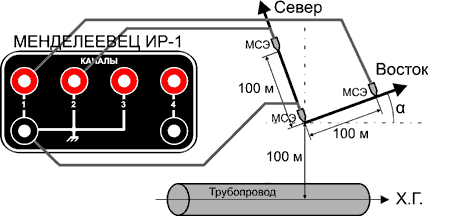

Рис. 5 - Схема подключения регистратора для определения вектора
блуждающих токов в земле

НАИМЕНОВАНИЕ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ

КОЛИЧЕСТВО

Измеритель-регистратор напряжений многоканальный ИР-1 Менделеевец

1

Сетевой адаптер

1

Автомобильный адаптер

1

Измерительные провода

компл.

Кабель RS-232 для передачи данных на ПК

1*

Встроенный интерфейс Bluetooth

по заказу

Модуль Bluetooth для ПК

по заказу

Программное обеспечение

компл.

Руководство по эксплуатации

1

Сумка для транспортировки

1

ИР-1

измеритель-регистратор напряжений многоканальный ИР-1 Менделеевец;

ВТ

встроенный интерфейс Bluetooth
