Клапаны термозапорные
Клапаны термозапорные предназначенные для автоматического перекрытия бытовых и производственных газопроводов, находящихся в зоне внутренних пожаров.
Клапаны соответствовуют требованиям ГОСТ Р 52316-2005 "Техника пожарная. Клапаны термозапорные. Общие технические требования, методы испытаний".
Основные технические характеристики
|
Характеристики |
Значения |
Примечание |
| Допустимая рабочая температура |
-50 - +52 |
|
| Рабочее давление |
до 0,6 Мпа |
6 кгс/см2 |
| Температура срабатывания (закрытия) клапана, ° С |
68±3 |
температура среды в помещении при пожаре |

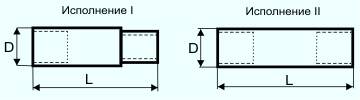

Присоединительные и габаритные размеры
|
Обозначение |
Условный диаметр прохода DN, мм |
Резьба по ГОСТ 6357-81 |
Масса, не более, кг |
Габаритные размеры, мм |
||
|
Вход |
Выход |
Диаметр D |
Длина L |
|||
| ИБЯЛ.494146.005 |
15 |
Вн. G1/2-B |
Нар. G1/2-В |
0,15 |
шестигр.27 |
55 |
| ИБЯЛ.494146.005-01 | Вн. G1/2-В |
0,2 |
шестигр.27 |
63 |
||
| ИБЯЛ.494146.006 |
20 |
Вн. G3/4-B |
Нар. G3/4-В |
0,17 |
32 |
62 |
| ИБЯЛ.494146.006-01 | Вн. G3/4-В |
0,22 |
32 |
70 |
||
| ИБЯЛ.494146.007 |
25 |
Вн. G1-B |
Нар. G1-В |
0,48 |
45 |
75 |
| ИБЯЛ.494146.007-01 | Вн. G1-В |
0,63 |
45 |
86 |
||
| ИБЯЛ.494145.008 |
32 |
Вн. G1 1/4-B |
Нар. G1 1/4-В |
0,68 |
50 |
84 |
| ИБЯЛ.494145.008-01 | Вн. G1 1/4-В |
1 |
50 |
100 |
||
| ИБЯЛ.494145.009 |
40 |
Вн. G1 1/2-B |
Нар. G1 1/2-В |
1 |
60 |
90 |
| ИБЯЛ.494145.009-01 | Вн. G1 1/2-В |
1,5 |
60 |
105 |
||
| ИБЯЛ.494145.010 |
50 |
Вн. G2-B |
Нар. G2-В |
2 |
65 |
118 |
| ИБЯЛ.494145.010-01 | Вн. G2-В |
3 |
65 |
142 |
||
Потери давления
|
Условный диаметр прохода DN, мм |
Расход воздуха, м3/ч (приведенный к температуре 20 °С) |
Потеря давления, Па |
|
15 |
3,1 |
100 |
|
20 |
7,1 |
|
|
25 |
11,3 |
|
|
32 |
19,1 |
|
|
40 |
28,3 |
|
|
50 |
46 |
20 |
Рабочее положение КТЗ на трубопроводе - любое.
КТЗ относятся к устройствам одноразового действия и восстановлению не подлежат.
Комплект поставки:
Клапан термозапорный, техническая документация.
