ДДС-04

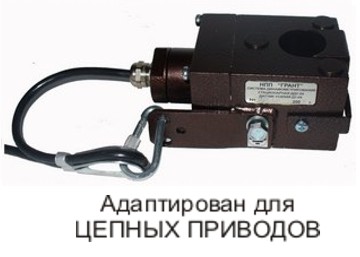

ДДС-04 Система динамометрирования стационарная (динамограф)

Область применения

Система ДДС-04 предназначена для регистрации усилия на шток штангового глубинного насоса, приводимого в действие станком-качалкой или цепным приводом, и фиксации моментов прохождения штоком нижней и верхней "мертвых" точек.

Нефтегазодобывающие управления, предприятия, нефтяные месторождения, скважины, оснащенные штанговыми глубиннонасосными установками.

Главное отличие системы динамометрирования ДДС-04 от большинства импортных и отечественных аналогов - использование микропроцессорных датчиков с цифровым выходным сигналом. Это сразу снимает проблемы с влиянием на полезный сигнал электромагнитных помех от электродвигателей, пускателей и частотных преобразователей, с зависимостью сигнала от длины соединительного кабеля, его сопротивления и температурного изменения его сопротивления (в системах с пассивными аналоговыми датчиками соединительный кабель необходимо прокладывать предельно коротким).

С другой стороны, микропроцессор позволяет формировать массив динамограммы и проводить его предварительный анализ непосредственно в датчике, что освобождает контроллер и разгружает телеметрические каналы передачи информации.

Датчики системы ДДС-04 эксплуатируются в составе большинства отечественных систем телемеханики нефтепромыслов: с контроллерами и станциями управления ШГН «Телебит» (ЗАО «Линт», Казань), «Орион» (ООО «Аякс», Ульяновск), АСУС-02 (НПФ «Экос», Уфа), «ТТУ» (ООО «Шатл», Казань), «Мега» (НПФ «Интек», Уфа) и другими.

Группа климатического исполнения элементов системы Д1 по ГОСТ 12997-84 для температур от минус 40 до +50°С.

Система ДДС-04 является взрывозащищенным изделием с уровнем взрывозащиты «повышенная надежность против взрыва» и видом взрывозащиты «искробезопасная электрическая цепь «ic» по ГОСТ Р 51330.10.99.

Датчик усилия ДУ-04 имеет маркировку взрывозащиты "2Exic IIBT4" и может применяться во взрывоопасных зонах согласно гл. 7.8 ПЭЭП (Правил эксплуатации установок потребителей). Датчик усилия ДУ-04, входящий в систему, может эксплуатироваться как самостоятельно, так и в составе системы телемеханики.

В составе системы телемеханики режимы работы датчика усилия ДУ-04 задаются контроллером системы и позволяют:

• передавать данные по усилию в реальном масштабе времени;
• изменять дискретность измерения;
• работать по различным цифровым протоколам, включая Modbus-RTU, в стандарте RS-485;
• осуществлять предварительную диагностику динамограммы.

• датчик усилия ДУ-04;
• датчик положения ДП-04;
• барьер искрозащиты БИСГ 12-4;
• клеммная коробка КК-04;
• программное обеспечение «DinamoGraph».

предназначено для считывания, обработки и хранения данных по изменению усилия на штоке во времени, полученных в виде отдельных файлов, формируемых системой телемеханики.

• формирование архива данных по исследованиям скважин;
• построение устьевой, теоретической и плунжерной динамограмм, а также развертки динамограммы во времени;
• анализ динамограмм в целях диагностики состояния насосного оборудования;
• оценка производительности насосной установки по динамограмме;
• расчет допустимых напряжений в штангах;
• формирование отчетов по исследованиям скважин в табличной и графической формах;
• экспорт данных в файл нужного формата (по согласованию с Заказчиком).

В пределах одной скважины любая из динамограмм может быть принята за эталонную, при этом появляется возможность сравнения остальных замеров по скважине с эталоном.

В программе предусмотрена возможность наложения всех замеров по одной скважине. Благодаря этому можно отслеживать эволюцию состояния скважинного оборудования, что способствует оперативному выявлению изменений в работе оборудования и, вследствие этого, своевременному ремонту штанговой насосной установки.
