ДМ5010Сг0Ех, ДВ5010Сг0Ех...

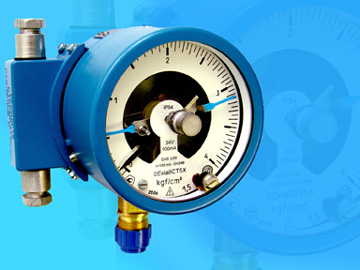

Взрывозащищенные манометры, вакуумметры, мановакуумметры (искробезопасная цепь) ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех

Взрывозащищённая версия прибора ДМ2010Сг с видом взрывозащиты "0ЕхiаIIСТ5Х" (искробезопасная цепь), в котором для обеспечения взрывозащищёности изменены некоторые элементы конструкции без изменения весо-габаритных характеристик прибора.

Взрывозащищённость приборов обеспечивается выполнением общих технических требований к взрывозащищённому электрооборудованию по ГОСТ Р 51330.0, ГОСТ Р 51330.13, гл.7.3 ПУЭ и питанием приборов от барьеров безопасности, блоков питания с выходными искробезопасными цепями.

Магнитное поджатие и покрытие поверхности контактов защитным слоем палладия дополнительно улучшили эксплуатационные свойства контактной системы.
Приборы сертифицированы, сертификат соответствия № РОСС RU.МГ02.В00960.

Основные технические характеристики

• Пределы показаний прибора:


  • ДМ5010Сг0Ex от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 кгс/см²

  • ДВ5010Сг0Ex от -1 до 0 кгс/см²

  • ДА5010Сг0Ex от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см²
    По заказу приборы поставляются в единицах измерения кПа, МПа

• Диаметр корпуса 100 мм

• Класс точности 1,0; 1,5

• Степень защиты IP54

• Параметры искробезопасной цепи: U₀ - не более 24 В, I₀ - не более 100 мА,


• С₀ - не менее 0,06 мкФ, L₀ - не менее 0,1 мГн

• Масса приборов не более 1,0 кг

• Средний срок службы 10 лет

• Материалы деталей:

  • корпус: сталь, алюминиевый сплав

  • стекло: литое

  • трубчатая пружина: медный сплав, железоникилиевый сплав

  • держатель: медный сплав

  • механизм: бронза, нержавеющая сталь

• Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ 12997-84)

• Климатическое исполнение

  • У2 - по умолчанию приборы имеют исполнение У2 (диапазон рабочих температур -50 до +60 °С) по ГОСТ 15150-69

  • Т2 - по заказу приборы имеют исполнение Т2 (диапазон рабочих температур -50 до +60 °С) по ГОСТ 15150-69

• Резьба присоединительного штуцера

  • -//- - по умолчанию метрическая резьба М20*1,5-8g

  • G1/2-B - по заказу дюймовая резьба


  • R1/2 - по заказу коническая резьба

• Демпфер для гашения пульсирующего давления

  • -//- - по умолчанию приборы поставляются без демпфера до 16 кгс/см² включительно и с демпфером свыше 25 кгс/см² включительно

  • демпфер - по заказу демпфер устанавливается прибор с любым диапазоном показаний

Параметры сигнализирующего устройства для сигнализирующих манометров

• Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:

  • -//- - по умолчанию V - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.

  • III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.

  • IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.

  • VI - левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.

  • МП - По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.

• Максимальное напряжение коммутации 24 В

• Максимальный ток коммутации 100 мА

• Схема подключения


Поверка приборов

• Поверка


  • -//- - по умолчанию приборы поставляются калиброванными и поверенными метрологической службой.

  • ЦСМ - по требованию потребителя поверку может осуществить государственный орган по стандартизации и метрологии

• Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.

• Межповерочный интервал – 1 год.
