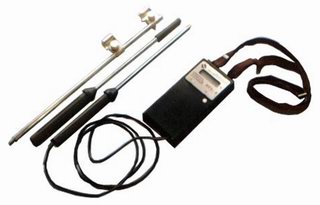

Измеритель температуры ИТЭ-1, ИТЭ-2, ИТЭ-3, ИТЭ-4

Измеритель температуры ИТЭ-1, ИТЭ-2, ИТЭ-3, ИТЭ-4

Назначение:

Измерители температуры электронные ИТЭ-1 и ИТЭ-2 предназначены для контроля температур неагрессивных сред в различных отраслях промышленности и сельском хозяйстве.
Измерители температуры электронные ИТЭ-3 и ИТЭ-4 предназначены для измерения температуры асфальтобетонных смесей на строящихся участках автомобильных дорог, измерения температуры смесей в кузовах транспортных средств на асфальтобетонных заводах в процессе отпуска.

Измеритель состоит из блока преобразования и датчика температуры, состоящего из измерительного щупа и ручки, соединённой кабелем с блоком преобразования.
Измерители ИТЭ-2 и ИТЭ-4, для удобства пользования, укомплектованы удлинительной разборной штангой, на конце которой фиксируется ручка датчика.
Принцип работы измерителя основан на преобразовании электрического сопротивления термометрического чувствительного элемента, определяемого измеряемой температурой, в электрический сигнал напряжения, преобразовании аналогового напряжения в цифровой код и представлении значений кода в градусах Цельсия на знаковый индикатор. Измеренная температура индицируется на табло цифрового индикатора.

Основные параметры и характеристики:

Наименование  характеристик

Обозначение измерителя

ИТЭ-1

ИТЭ-2

ИТЭ-3

ИТЭ-4

Диапазон измерений (рабочий диапазон)

не более 120 оС (в диапазоне от -30 оС до +180 оС)

 от +60 оС до +170 оС

Предел допускаемой погрешности в диапазоне измерений, оС, не более

±1

Период индикации цифрового табло от момента включения питания, сек, не менее

75

Предел времени установления показаний, при разнице температур измеряемых сред (или щупа датчика и измеряемой среды) не более 10оС, сек, не более

60

Габаритные размеры, мм, не более


а) блок преобразования

165 х 74 х 22,5

б) датчик

Æ18 х 340

в) щуп датчика

Æ6 х 200

Длина соединительного кабеля, мм

1440...1480

Диапазон регулировки заплечного ремня, мм                          920...1320
Длина удлинительной штанги, мм

¾

690

¾

690

Длина удлинительной штанги с установленным датчиком, мм

¾

915

¾

915

Масса, кг, не более

0,265

0,395

0,265

0,395

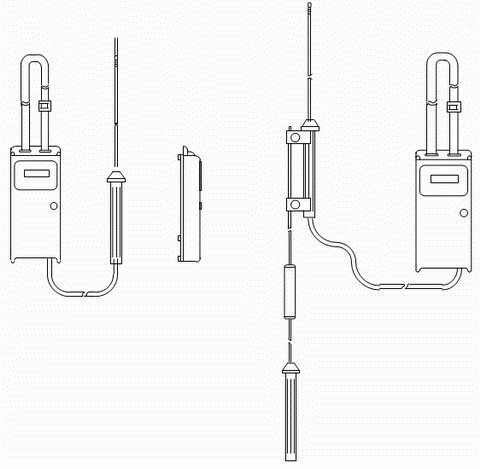

Схематичное изображение:

Измеритель температуры ИТЭ_Схема

ИТЭ-1, ИТЭ-3

                        ИТЭ-2, ИТЭ-4


Сделать заказ и запросить дополнительную информацию по ИТЭ-1, ИТЭ-2, ИТЭ-3... Вы можете здесь.
