• Номинальное усилие, кН (т.с.) - 50,0 (5,0); 100,0 (10,0); 200,0 (20,0);
• Категория точности - 0,10;
• Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В - 2,0;
• Начальный коэффициент передачи (НКП) от номинального значения РКП, не более, % - 2,5;
• Сопротивление мостовой схемы входное, Ом - 760±4,0;
• Сопротивление мостовой схемы выходное, Ом - 800±8,0;
• Диапазон рабочих температур (группа исполнения) °С - -50…+50 (Д3);
• Степень защиты оболочки - IP68;
• Напряжение питания постоянным током, не более, В - 12;
• Масса, кг - 4,4.

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом.

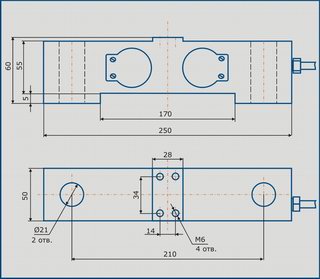

Габаритно-присоединительные размеры (мм)

Пример обозначения при заказе:

4514 ДСТ-200-0,10-Д3-IP68

• 4514 ДСТ - обозначение датчика;
• 200 - номинальное усилие, кН;
• 0,10 - категория точности;
• Д3 - группа исполнения;
• IP68 - степень защиты оболочки.

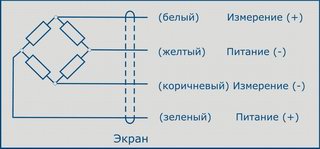

Схема подключения
