Технические характеристики:

• Наибольший предел измерения (НПИ), кг - 20; 50; 100; 150; 200; 300; 500;
• Класс точности по ГОСТ 30129 - С;
• Число поверочных интервалов, ед. - 1000; 1500; 2000; 2500; 3000;
• Сопротивление мостовой схемы входное, Ом - 450±25,0;
• Сопротивление мостовой схемы выходное, Ом - 400±4,0;
• Диапазон рабочих температур, °С - -10…+35;
• Степень защиты оболочки - IP65;
• Напряжение питания постоянным током, не более, В - 12;
• Масса, кг - 2,0.

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом.

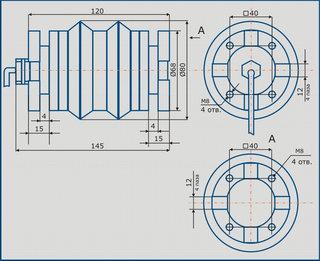

Габаритно-присоединительные размеры (мм)

Пример обозначения при заказе:

4502 ДТВ-100кг-С1 -10/35-IP65

• 4502 ДТВ - обозначение датчика;
• 100 - наибольший предел измерений, кг;
• С1 - класс точности;
•  - направление измеряемой силы - изгиб;
• -10/35 - диапазон рабочих температур;
• IP65 - степень защиты оболочки.

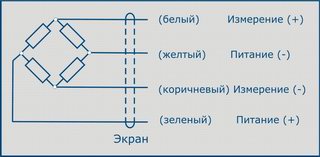

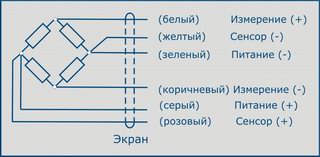

Схема подключения
