ДУ ОГП

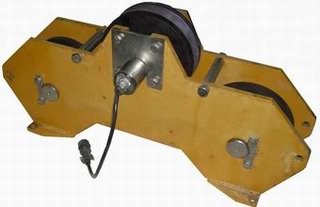

Датчик усилий ограничителя грузоподъёмности ДУ ОГП

Датчик усилий ограничителя грузоподъемности мостовых и козловых кранов (ДУ ОГП) предназначен для преобразования статических и медленно изменяющихся нагрузок воспринимаемых тензоизмерительным устройством в выходной сигнал, и устанавливается в неподвижную ветвь на прядных канатах диаметром 8,2-29,5 мм в ограничителях грузоподъемности мостовых и козловых кранов. Диапазон рабочих температур - от минус 40°С до плюс 50°С. Масса – 45 кг.

Усилия в канате и соответствующие диаметры каната

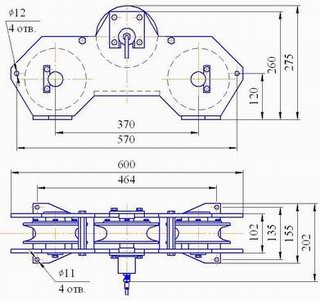

ДУ ОГП представляет собой металлическую конструкцию, состоящую из опорной кулисы, двух несущих и одного рабочего роликов. Осью рабочего ролика служит тензорезисторный датчик 4044 ДСТ. При эксплуатации ДУ ОГП через несущие и рабочий ролики запасован канат. Возникающее в канате усилие передается на датчик 4044 ДСТ. Под действием измеряемого усилия возникает деформация, которая преобразовывается в выходной сигнал.

Пример условного обозначения ДУ ОГП на номинальное усилие 2,0 тс: ДУ ОГП-2,0.
