Коробки холодных спаев КХС
ТУ 25-02.050555-81 Код ОКП 42
1192
НАЗНАЧЕНИЕ
Коробки холодных спаев применяются
в схемах автоматического регулирования температуры и предназначены для
подсоединения холодных спаев термоэлектрического преобразователя по ГОСТ
6616-94 и для размещения в ней термокомпенсационного элемента.
ИСПОЛНЕНИЯ
|
Исполнения
КХС-МК
КХС-М
КХС-Т
|
Термокомпенсационный
элемент
медный резистор 51.1±0.3
Ом при 20°С медный резистор 54.3±0.1 Ом при 20°С термистор 10 кОМ
при 25°С
|
Применяется в комплекте
с регуляторами РС29.3, с
блоками комплекса КАСКАД 2
с регуляторами МИНИТЕРМ
300, МИНИТЕРМ 400 и МИНИТЕРМ 450
с контроллерами МС8 и МС5
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Конструктивное исполнение:
Габаритные размеры – 40х77х31мм;
Масса – не более 0.1кг;
Монтаж – с помощью специального
кронштейна;
Встроенный термокомпенсационный
элемент – в зависимоти от исполнения (см. таблицу исполнений).

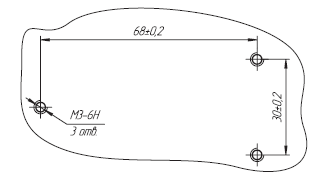

Разметка отверстий для крепления коробки холодных спаев КХС
