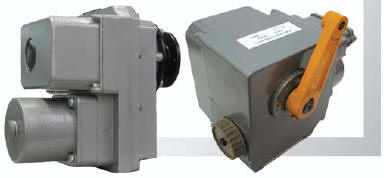

Механизмы МЭО

ТУ 4218-113-00225549-2005 Код ОКП 42 1851

Сертификат на соответствие общим требованиям безопасности

№ РОСС RU.АЯ46.Н41055

НАЗНАЧЕНИЕ

Механизмы исполнительные электрические однооборотные постоянной скорости МЭО предназначены для перемещения регули­рующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигна­лами автоматических регулирующих и управляющих устройств.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание:

Напряжение – в зависимости от исполнения (см. таблицу), допустимое отклонение от -15 до +10%; Частота – в зависимости от исполнения (см. таблицу), допустимое отклонение от -2 до +2%; Потребляемая мощность – в зависимости от исполнения (см. таблицу).

Конструктивное исполнение:

Габаритные размеры – в зависимости от исполнения (см. таблицу); Масса – в зависимости от исполнения (см. таблицу);

Монтаж – на полу, или на промежуточных конструкциях с горизонтальным расположением выходного вала; Степень защиты – IP54.
Встроенные датчики положения (в зависимоти от исполнения):

Индуктивные - 1 или 2 датчика положения выходного органа в виде изменения индуктивности;

Реостатные - 2 датчика положения выходного органа в виде изменения активного сопротивления;

Токовый - датчик с унифицированным сигналом 0-5мА, 0-20мА, 4-20мА (механизмы с токовым датчиком комплектуются

блоком питания).

Режим работы:

Вид – повторно-кратковременный с частыми пусками S4 по ГОСТ 183; Частота включений – до 320 в час;

Продолжительность включений – до 25% при нагрузке на выходном органе в пределах от номинальной противодейству­ющей до 0.5 номинального значения сопутствующей;

Максимальная частота включений – 630 в час при продолжительности включений до 25%; При реверсировании интервал времени между выключением и включением на обратное направление – не менее 50мс.
