Механизмы МЭОФ

ТУ 4218-110-00225549-2004 Код ОКП 42 1851

Сертификат на соответствие общим требованиям безопасности

№ РОСС RU.АЯ46.Н41095

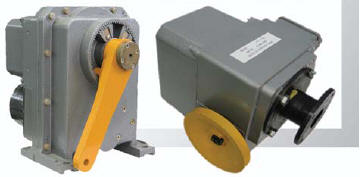

НАЗНАЧЕНИЕ

Механизмы исполнительные электрические однооборотные фланцевые постоянной скорости МЭОФ предназначены для переме­щения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с ко­мандными сигналами автоматических регулирующих и управляющих устройств.

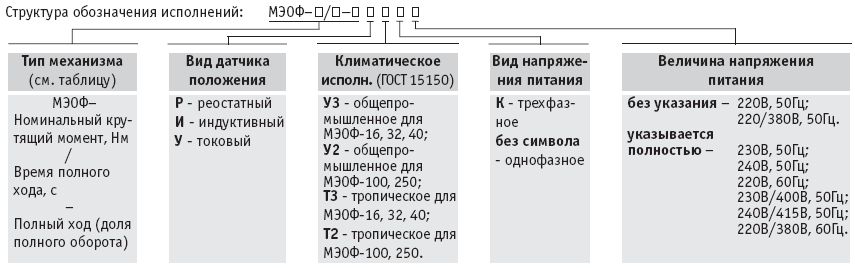

ИСПОЛНЕНИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание:

Напряжение и частота:

для однофазной сети:

220В, 230В, 240В с частотой 50Гц;

220В с частотой 60Гц.

для трехфазной сети:

220/380В, 230/400В, 240/415В с частотой 50Гц;

220/380В с частотой 60Гц.

допустимое отклонение напряжения – от -15 до +10%;

допустимое отклонение частоты – от -2 до +2%. Потребляемая мощность – в зависимости от исполнения (см. таблицу).

Конструктивное исполнение:

Габаритные размеры – в зависимости от исполнения (см. таблицу); Масса – в зависимости от исполнения (см. таблицу);

Монтаж – на полу, или на промежуточных конструкциях с горизонтальным расположением выходного вала; Степень защиты – IP54.
Встроенные датчики положения (в зависимоти от исполнения):

Индуктивные - 1 или 2 датчика положения выходного органа в виде изменения индуктивности;

Реостатные - 2 датчика положения выходного органа в виде изменения активного сопротивления;

Токовый - датчик с унифицированным сигналом 0-5мА, 0-20мА, 4-20мА (механизмы с токовым датчиком комплектуются

блоком питания).

Режим работы:

Вид – повторно-кратковременный с частыми пусками S4 по ГОСТ 183; Частота включений – до 320 в час;

Продолжительность включений – до 25% при нагрузке на выходном органе в пределах от номинальной противодейству­ющей до 0.5 номинального значения сопутствующей;

Максимальная частота включений – 630 в час при продолжительности включений до 25%; При реверсировании интервал времени между выключением и включением на обратное направление – не менее 50мс.
