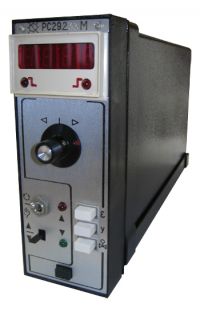

Регуляторы РС29 М
Общепромышленное
исполнение
ТУ 311-0225542.078-91
Экспортное исполнение
ТУ 311-ЭД1.0225542.078-91
Код ОКП 42 1841
НАЗНАЧЕНИЕ
Приборы РС29 М широко применяются в системах автоматизации объектов промышленной энергетики и теплоснабжения, а также на более мощных энергетических установках. Работают обычно в комплекте с усилителями У29.3М.ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- Регулирование по ПИ, П и трехпозиционному; двухпозиционному законам регулирования, а при использовании динамического преобразователя - по ПИД закону.
- Переключение вида управления с автоматического на ручное и обратно; ручное управление исполнительным механизмом.
- Сигнализация предельных отклонений регулируемой величины от заданного значения.
- Цифровая индикация одного из
четырех параметров по выбору (для исполнений с цифровой индикацией):
- - заданного значения регулируемой величины;
- - отклонения регулируемой величины от заданного значения;
- - положения исполнительного механизма;
- - дополнительного параметра.
ИСПОЛНЕНИЯ
| Исполнения | Основные входы | Указатель положения | Дополнительные функции | Индикация |
| до 5 унифицированных сигналов (из них 3 сигнала 0-5 мА). | реостатный или диффтранcформаторный | стрелочная | ||
| РС29.1.12 M | до 3 сигналов ±10 мГн
дифференциально-трансформаторных датчиков; до 2 унифицированных сигналов. |
стрелочная | ||
| РС29.0.42 M | до 4 унифицированных сигналов. | реостатный |
аналого-релейное и динамические преобразования |
стрелочна |
| РС29.0.43 M | цифровая | |||
| РС29.1.42 M | до 3 сигналов
±10 мГн дифференциально-трансформаторных датчиков; до 2 унифицированных сигналов. |
стрелочна | ||
| РС29.1.43 M | цифровая | |||
| РС29.2.22 M | до 3
термометров сопротивления градуировок 50 М, 100 М, 23; до 2 унифицированных сигналов. |
стрелочная | ||
| РС29.2.23 M | цифровая | |||
| РС29.2.32 M | аналого-релейное и нелинейные преобразования | стрелочная | ||
| РС29.2.33 M | цифровая | |||
| РС29.3.42 M | 1 вход для
термопары ХК(L), XA(K), ПП(S), ПР(В) по выбору; до 4 унифицированных сигналов. |
аналого-релейное и динамические преобразования | стрелочная | |
| РС29.3.43 M | цифровая |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Питание:
- Напряжение – ~220В (допускается – от 187 до 242B);
- Частота – от 48 до 62Гц;
- Потребляемая мощность – не более 18ВА.
- Конструктивное
исполнение:
- Габаритные размеры – 160х60х325мм;
- Масса – не более 3.5кг;
- Монтаж – щитовой;
- Подключение – 30 клемм под винт.
- Выходные
сигналы:
- Импульсы пульсирующего напряжения постоянного тока среднего значения 24В;
- Импульсы напряжения постоянного тока +10 или -10В;
- Изменение сигнала при рассогласовании на 10В, в пределах от !10 до +10В постоянного тока;
- Изменение состояния электронного ключа при сигнализации предельных отклонений (РС29.0.12М; РС29.1.12М; коммутирующая способность - не более 0.15А, 45В постоянного тока);
- Изменение
состояния выходных контактов реле при аналого-релейном преобразовании;
коммутирующая способность:
активная цепь - не более 0.25А, 36В; активно-индуктивная цепь - не более 0.15А, 36В; - Изменение напряжения постоянного тока при динамическом преобразовании на 10В, в пределах от -10 до +10В для связи между приборами (РС29.х.42 M; РС29.х.43 M).
- Динамические
характеристики регулятора::
- Зона нечувствительности – 0.4-4.0%;
- Коэффициент передачи – 0.2-10.0с/%.
Разметка выреза в щите под крепление регулятора РС29 М
