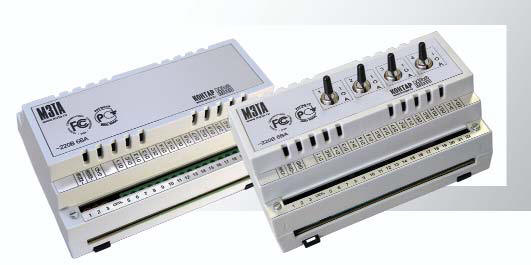

Модули релейные MR8

ТУ 4218-104-00225549-2002 Код ОКП 42 1841

Cертификат на совместимость технических средств электромагнитную № РОСС RU.АЯ46.Н35520 Cертификат на соответствие общим требованиям безопасности № РОСС RU.АЯ46.Н35512



НАЗНАЧЕНИЕ

Модули релейные MR8 входят в состав комплекса КОНТАР. Содержат реле и силовые ключи (симисторы). Модули предназначены для применения в автоматизированных системах управления технологическими процессами, а также в системах сбора и переда­чи информации по интерфейсной сети RS485. Реализуют различные алгоритмы управления с дискрет' ными выходными сигнала­ми.



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Управление электрическими исполнительными механизмами, пусковыми устройствами насосов, вентиляторов и другого оборудования.

Прием дискретных сигналов от контроллеров МС8 или других устройств для непосредственного (прямого) управления вы­ходными силовыми ключами.

Прием по каналу цифровой интерфейсной связи RS485 от контроллеров МС8 или других устройств сигналов, управляющих выходными силовыми ключами.

Использование информации о состоянии входных дискретных сигналов и органов ручного управления модуля для работы функционального алгоритма и передачи по каналу RS485 на верхний уровень управления.

Переключение режимов управления и ручное управление электрическими исполнительным механизмами и пусковыми уст­ройствами с помощью механических переключателей (тумблеров). Формирование нестабилизированного напряжения 24В постоянного тока для питания внешних цепей.



ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

В состав программного обеспечения модулей входят:

Операционная система (ОС). ОС обеспечивает восприятие и преобразование в цифровую форму информационных дис­кретных входных сигналов, связь с верхним уровнем управления (контроллер МС8) по интерфейсному каналу связи RS485, отображение, контроль и возможность управления выходами через панель управления (программа КОНСОЛЬ) на экране компьютера. ОС осуществляет выполнение функционального алгоритма: загрузка, инициализация, исполнение или отклю­чение. Кроме того, ОС выполняет функцию самодиагностики. ОС записывается в модули производителем и не может быть изменена потребителем.

Функциональный алгоритм (ФА). Без загрузки ФА возможно использование модулей MR8 в качестве усилительных уст­ройств и устройств расширения дискретных входов и выходов. Модули MR8 также могут быть свободно программируемы­ми. ФА разрабатывается при помощи графической инструментальной системы КОНГРАФ. Загрузка исполняемого кода в модули осуществляется программой КОНСОЛЬ.

В таблице указаны шифры для исполнений модулей с винтовыми клеммниками. Пример обозначения шифров для исполне­ний модулей с разъемно-винтовыми клеммниками: MR8.xxxx (r).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание:

Напряжение – ~220B (допускается – от 187 до 242B);

Частота – от 48 до 62Гц;

Потребляемая мощность – не более 6ВA.

Конструктивное исполнение:

Клеммник для внешних электрических подключений – винтовой или разъемно-винтовой;

Габаритные размеры – 139х89х63мм (с винтовыми клеммниками) и 139х114х63мм (с разъемно-винтовыми клеммниками);

Масса – не более 0.8кг;

Монтаж – на DIN-рейку по стандарту DIN EN 50 022 (шириной 35мм);

Степень защиты – IP20;

Ручное управление - 4 тумблера или отсутствует.

Дискретные входы:

Количество – 8;

Назначение – использование в работе функционального алгоритма и передача информации на верхний уровень;

Максимальное напряжение постоянного тока на ключе – не менее 35В;

Максимальный постоянный ток на ключе – 10мА;

Гальваническая изоляция от всех остальных цепей.

Дискретные входы управления:

Количество – 4;

Назначение – непосредственное управление выходными ключами; Максимальное напряжение постоянного тока на управляющем ключе – 35В; Максимальный постоянный ток через управляющий ключ – 20мА.

Дискретные выходы:

Количество и тип:

для исполнения MR8 1101 – отсутствуют;

для исполнений MR8 1121 и 1221 – 4 ключа на электромагнитных реле;

для исполнений MR8 1131, 1231, 1141 и 1241 – 2 симисторных ключа и 2 ключа на электромагнитных реле;

для исполнений MR8 1151, 1251, 1161 и 1261 – 4 симисторных ключа.

Гальваническая изоляция от всех остальных цепей.

Релейные выходы:

Вид – "сухой" контакт реле на переключение;

Максимальное напряжение – 250В переменного тока 50(60)Гц;

Коммутируемый ток – от 0.005 до 3А (при cos ϕ=0.2).


Ручное управление:

Для симисторных ключей:

переключатель режимов управления "Автомат"-"Ручное";

переключатель ручного управления "Больше"-"Выключено"-"Меньше" (с самовозратом в состояние "Выключено") на пару

выходов.

Для релейных ключей:

переключатель режимов управления "Автомат"-"Выключено"-"Включено" на каждый выход.

Гальваническая изоляция:

Питание модуля / остальные цепи – 1500В (электрическая прочность изоляции); Выходные ключи / остальные цепи – 500В;

Дискретные входы и источник питания ±24В / остальные цепи – 100В; Интерфейс RS485 / остальные цепи – 100В.

Источник напряжения:

Номинальное напряжение – 24В (нестабилизированное);

Ток нагрузки – не более 40мA;

Назначение – питание датчиков и (или) дискретных входов контроллера МС8.1.

Объем постоянной памяти:

Для алгоритма и его описания – 10.5кБ; Для планировщика – 0.5кБ.

Интерфейс:

RS485.
