НАЗНАЧЕНИЕ

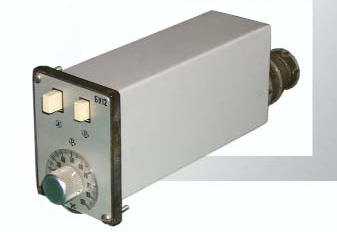

Блок управления аналогового регулятора БУ12 предназначен для применения в схемах автоматического регулирования различ­ных технологических параметров в качестве блоков управления, а также вспомогательных устройств к регулирующим приборам.



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Безударное переключение цепей нагрузки аналогового регулирующего прибора Р12 с автоматического управления на руч­ное и обратно.

Ручное управление током нагрузки. Контроль тока нагрузки (с помощью внешнего миллиамперметра 0-5мА, Rвн не более 50 Ом).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание:

Напряжение – ~220В (допускается – от 187 до 242B);

Частота – от 48 до 62Гц;

Потребляемая мощность – не более 5ВА.

Конструктивное исполнение:

Габаритные размеры – 80х60х172мм; Масса – не более 0.7кг; Монтаж – щитовой; Подключение – штепсельный разъем.

Аналоговый вход:

Вид – 0-5мА постоянного тока от аналогового регулирующего блока.

Аналоговые выходы:

Для управления нагрузкой в режиме "Ручное":

Вид – 0-5мА постоянного тока;

Сопротивление нагрузки –- не более 3кОм. Для управления аналоговым регулятором в режиме "Ручное":

Вид – 0-5мА постоянного тока, синхронизированный с сигналом ручного управления или гальванически изолирован­ный от него (по выбору);

Сопротивление нагрузки – не более 1кОм.

Ручное управление:

Для коммутации цепей автоматического и ручного управления – двухпозиционное кно­почное переключение с фиксацией;

Для уставки выходного тока ручного управления в пределах 0-5мА – регулятор со шкалой 0-100%.
