Индикатор положения унифицированный ИПУ

Общепромышленное исполнение ТУ 25.02.050044-76-74 Экспортное исполнение ТУ 25.02.ЭД1.050044-79 Код ОКП 42 1898



НАЗНАЧЕНИЕ

Индикатор положения унифицированный предназначен для применения в системах автоматического регулирования различных технологических процессов и выполняет функции определения положения рабочего органа исполнительного механизма (в про­центах от его полного хода), снабженного потенциометрическим либо индуктивным датчиком перемещения.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание:

Напряжение – ~220В (допускается – от 187 до 242B);

Частота – от 48 до 62Гц;

Потребляемая мощность – не более 8ВА.

Конструктивное исполнение:

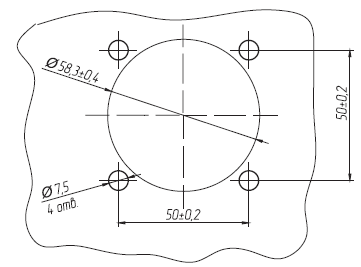

Габаритные размеры – 60х60х185мм; Масса – не более 0.5кг; Монтаж – щитовой; Подключение – штепсельный разъем.

Источник напряжения:

Напряжение – от 11 до 15В; Сопротивление нагрузки – не менее 70 Ом; Назначение – питание датчиков перемещения.
