• Номинальное усилие, кН (т.с.) - 1,0 (0,1); 2,0 (0,2); 5,0 (0,5); 10,0 (1,0); 20,0 (2,0); 50,0 (5,0); 100,0 (10,0);
• Категория точности - 0,05;
• Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В - 1,5;
• Начальный коэффициент передачи (НКП) от номинального значения РКП, не более, % - 2,5;
• Сопротивление мостовой схемы входное, Ом - 380±2,0;
• Сопротивление мостовой схемы выходное, Ом - 400±4,0;
• Диапазон рабочих температур (группа исполнения) °С - -30…+50 (С4);
• Степень защиты оболочки - IP67;
• Напряжение питания постоянным током, не более, В - 12;
• Масса, кг - 1,2.

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом или герметичным разъёмом.

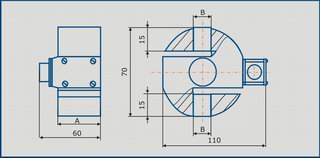

Габаритно-присоединительные размеры (мм)

Пример обозначения при заказе:

4508 ДСТ-С-10К-0,05-С4-IP67

• 4508 ДСТ - обозначение датчика;
• С - условие эксплуатации (С - сжатие, Р - растяжение);
• 10 - номинальное усилие, кН;
• К - исполнение датчика (К - с кабельным выводом, Р - с разъёмом);
• 0,05 - категория точности;
• С4 - группа исполнения;
• IP67 - степень защиты оболочки.

Схема подключения

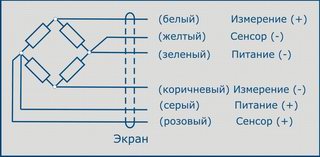

а) исполнение с кабельным выводом

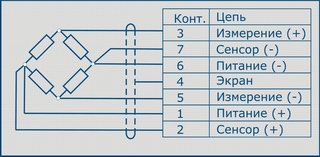

б) исполнение с разъёмом
