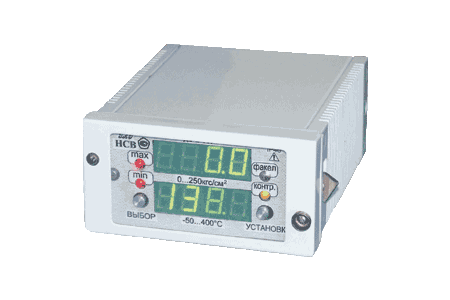

Дистанционный сигнализатор ДС-Б-019М, ДС-Б-020М, ДС-Б-030М, ДС-Б-040М, ДС-Б-050М
НАЗНАЧЕНИЕ
ДС предназначены для работы в комплекте с внешними измерительными преобразователями физических величин, имеющих:
-
выходной токовый сигнал в пределах 0...5 (4...20) мА;
-
термопреобразователями ТСМ и ТСП;
-
термоэлектрическими преобразователями ВР, ПР, ПП, ХА, ХК, МК, ЖК;
-
частотный, импульсный сигнал в пределах 0...8000Гц;
-
"сухой контакт";
-
цифровой последовательный сигнал в стандарте RS-485.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Подвижные и стационарные теплоэнергетические установки типа ППУА и АДПМ для нефтегазовой отрасли, технологические процессы, научные исследования, системы сбора данных, контроль и регулирование параметров, испытательные стенды, ТЭЦ и т.п., кроме взрывоопасных производств.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
Установка диапазона измерений, времени усреднения, значений уставок, зоны возврата и времени реакции уставок, верхнего и нижнего пределов входного частотного сигнала с индикатора пламени производится в цифровой форме потребителем (либо производителем по заказу потребителя).
-
Предел допускаемой основной приведенной погрешности показаний ДС: +0,15... +1,0 % (по заказу).
-
Предел допускаемой основной приведенной погрешности выходного управляющего аналогового сигнала ДС: +0,25...+1,5% (по заказу).
-
Предел допускаемой основной приведенной погрешности срабатывания уставок ДС: +0,15... +1,0 % (по заказу).
-
По устойчивости к климатическим воздействиям соответствует исполнению У категории 2, но для работы при температуре -40...+50 оС.
-
Степень защиты от проникновения твердых частиц, пыли и воды IР40.
-
Напряжение питания постоянного тока 22...30 В.
-
Потребляемая мощность не более 10 ВА.
-
Средняя наработка на отказ ДС с учетом технического обслуживания 10000 ч.
-
Назначенный срок службы ДС 5 лет, назначенный ресурс ДС 40000 ч в пределах назначенного срока службы.
-
В комплект поставки входят датчики давления, термопреобразователи, вторичная индикация для кузова, индикатор пламени горелки, комплект кабелей соединительных и дистанционный сигнализатор.
МОДЕЛЬНЫЙ РЯД
|
ДС-Б-019М - Одноканальный сигнализатор |
||
| № канала | Описание | Уставки |
| 1 | (4...20)мА с преобразователя давления 0...1000 кгс/см2 | "MIN" и "MAX" |
|
ДС-Б-020М - Двухканальный сигнализатор |
||
| № канала | Описание | Уставки |
| 1 | (4...20)мА с преобразователя давления 0...250 кгс/см2 | "MIN" и "MAX" |
| 2 | (0...5)мА с термопреобразователя -50...+400 оС | "MAX" и "MIN" |
|
ДС-Б-030М - Трехканальный сигнализатор |
||
| № канала | Описание | Уставки |
| 1 | (4...20)мА с преобразователя давления 0...250 кгс/см2 | "MIN" и "MAX" |
| 2 | (0...5)мА с термопреобразователя -50...+400 оС | "MAX" |
| 3 | Канал пламени П - частотный сигнал с индикатора пламени | |
|
ДС-Б-040М - Четырехканальный сигнализатор |
||
| № канала | Описание | Уставки |
| 1 | (4...20)мА с преобразователя давления 0...250 кгс/см2 | "MIN" и "MAX" |
| 2 | (0...5)мА с термопреобразователя -50...+400 оС | "MAX" |
| 3 | (0...5)мА с термопреобразователя -50...+400 оС | "MIN" |
| 4 | (4...20)мА с преобразователя давления 0...25 кгс/см2 | |
|
ДС-Б-050М - Пятиканальный сигнализатор |
||
| № канала | Описание | Уставки |
| 1 | (4...20)мА с преобразователя давления 0...250 кгс/см2 | "MIN" и "MAX" |
| 2 | (0...5)мА с термопреобразователя -50...+400 оС | "MAX" |
| 3 | (0...5)мА с термопреобразователя -50...+400 оС | "MIN" |
| 4 | (4...20)мА с преобразователя давления 0...25 кгс/см2 | |
| 5 | Канал пламени П - частотный сигнал с индикатора пламени | |
Варианты монтажа:
|
|
|
 |
