• Чувствительная дифференциальная токовая защита;
• Дифференциальная токовая отсечка;
• Токовая отсечка по стороне ВН;
• Резервирование при отказе выключателя;
• Исполнение сигналов газовой защиты;
• Управление одним или несколькими выключателями (до 6);
• Управление отключением через отделитель.

Назначение и область применения

Блок БМРЗ-ТД-2х предназначен для использования в качестве основной быстродействующей защиты двухобмоточных трансформаторов и трансформаторов с расщепленной обмоткой НН любой мощности с напряжением ВН до 220 кВ.

БМРЗ-ТД-2х новейшая отечественная разработка, соединяющая хорошо зарекомендовавшие себя известные принципы выполнения дифференциальных защит с оригинальными решениями, улучшающими отстройку от переходных процессов, от внешних КЗ и от бросков токов намагничивания.

Применение новейшей элементной базы и современных цифровых технологий позволило получить новое качество функционирования дифференциальной защиты: совершенные алгоритмы выравнивания токов плеч, автоматический учет текущего положения РПН трансформатора, высокое быстродействие, устойчивость и адаптивность работы в переходных режимах КЗ, сопровождающихся глубоким насыщением измерительных трансформаторов тока и броском тока намагничивания, удобство настройки и высокую стабильность параметров.

Блок БМРЗ-ТД-2х может использоваться в качестве основной защиты от всех видов КЗ в панелях защиты трансформаторов совместно с резервными защитами и устройствами автоматики, выполненными на электромеханической, аналоговой или цифровой элементной базе любых производителей.

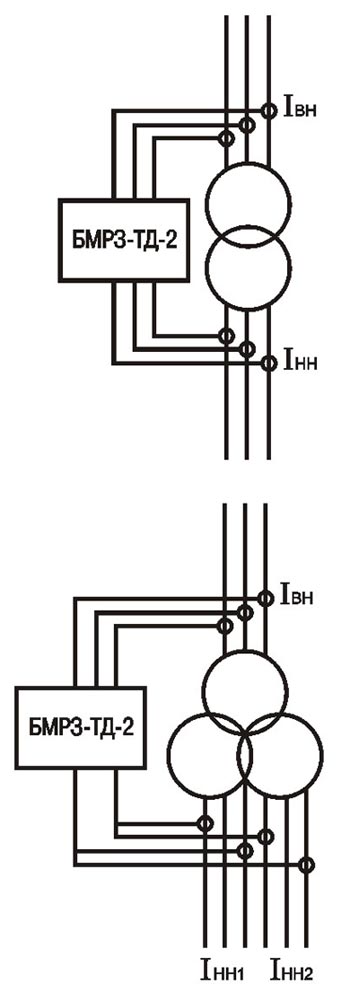

Примеры подключения БМРЗ-ТД-2х

Основные характеристики

Чувствительная дифференциальная токовая защита с торможением (ДТЗ)

В зону действия защиты дополнительно может быть включен одиночный или сдвоенный токо-огра-ничивающий реактор. Защита предназначена для действия при всех видах КЗ в защищаемой зоне. Устойчивая работа ДЗТ в переходных режимах достигается рядом мер, в числе которых;
Цифровая коррекция формы кривой дифференциального тока,аналогичная используемой в серийном реле ДЗТ-21;
Торможение от полусуммы действующих значений первых гармонических составляющих токов плеч с учетом среднего за период значения дифференциального тока;
Оригинальный информационный признак блокировки защиты, выполняющий блокирование ее
срабатывания при искажении формы дифференциального тока в режимах бросков тока намагничивания и внешних КЗ, сопровождающихся насыщением измерительных трансформаторов тока.
Время срабатывания не более 40 мс. Диапазон уставок 0.2 – 0.5 Iном

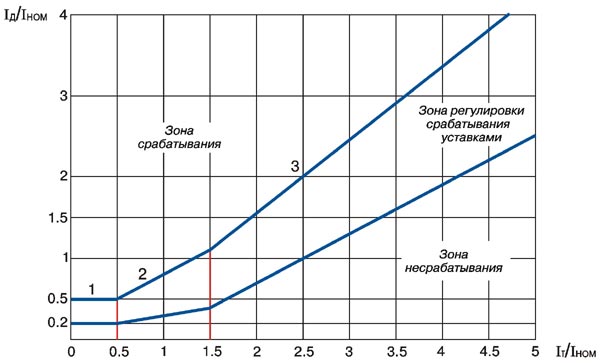

Тормозная характеристика БМРЗ-ТД-2х

В защите применено цифровое выравнивание токов плеч. С любой стороны защищаемого трансформатора возможно подключение первичных трансформаторов тока к входным цепям защиты, как по схеме «треугольник», так и по схеме «звезда». При необходимости в алгоритме защиты включается операция «цифровой треугольник».
Выравнивание токов плеч проводится на основании данных о схемах обмоток силового трансформатора, схемах первичных трансформаторов тока и их коэффициентов трансформации.
В блоке предусмотрено аппаратное переключение токовых входов на номинальные токи - 0.5; 1.0; 2.5; 5.0 А.
Предусмотрена возможность автоматической подстройки под текущее положение РПН.
Защита имеет две группы уставок, переключаемых внешним сигналом, что позволяет ис-пользовать блок при переключении на обходной выключатель.
При срабатывании защита действует со стороны ВН на один или два выключателя, а также на выключатели стороны НН (до четырех выключателей). При подключении стороны ВН через отделитель защита действует по выбору на короткозамыкатель или ВЧ каналы (до двух ВЛ) с последующим отключением отделителя в бестоковую паузу.

Дифференциальная токовая отсечка

ДТО является вспомогательным элементом защиты и обеспечивает быстрое отключение КЗ в трансформаторе при больших токах, приводящих к глубокому насыщению измерительных трансформаторов тока в условиях, когда чувствительная ДЗТ может замедляться в срабатывании.



Время срабатывания ДТО составляет:
– при кратности дифференциального тока к уставке 1.2 - 30 мс
– при кратности дифференциального тока к уставке 2.0 - 25 мс

Диапазон уставок  - (5 - 15) Iном

Резервирование при отказе выключателя (УРОВ)

Сигнал "УРОВд" выдается через заданное уставкой время после выдачи сигнала на отключение выключателя при сохранении тока через отключаемый защитой выключатель.
Алгоритм УРОВ может выполняться с контролем положения выключателя на стороне высокого
напряжения.
Уставки по времени: от 0,10 до 1,00 с шагом 0,01 с.
Чувствительность УРОВ по току 0.02 Iн.
Блок может выполнять команду УРОВп от других защит.

Технические характеристики

Номинальный ток Iном, A - 0,5; 1,0; 2,5; 5,0.
Количество аналоговых входов до 0,7
Термическая стойкость
длительно, 15 А
в течение 1 с, - 500 А
Диапазон измерений (действующие значения)  - (0,05 - 80) Iном.

Измерения и контроль

– Фазные токи;
– Тормозные токи;
– Дифференциальные токи;
– Максиметр дифференциальных токов;
– Счётчик срабатываний защит;
– Счётчик отключений выключателя с пофазной фиксацией отключаемых токов.

Технические возможности

– Связь БМРЗ по стандартным последовательным каналам RS-232 с ПЭВМ и RS-485 или ВОЛС c АСУ с использованием протокола ModBUS.
– Осциллографирование токов КЗ.
– Осциллографирование переходных процессов при включении трансформатора.
– Во время работы блоки осуществляют автоматическую самодиагностику и выдают сигнал при обнаружении неисправности.
Расширенная проверка работоспособности блока может быть произведена оператором в режиме «Тест».
– Память БМРЗ, после снятия питающего напряжения, обеспечивает хранение уставок и конфигурации защит в течение всего срока службы.
– Хранение осциллограмм, параметров аварийных событий, информации об общем количестве, а так же о времени срабатываний защит, количестве отключений выключателя обеспечивается, без питания, в течение 200 часов.
– Смена конфигурации защит, блокировок и уставок осуществляется при вводе пароля с пульта блока или дистанционно.
– Функция календаря и часов позволяет фиксировать время событий с дискретностью 10 мс.
