• дистанционная защита от междуфазных КЗ без замыканий на землю;
• токовая защита от междуфазных КЗ;
• токовая направленная защита нулевой последовательности для защиты от однофазных и двухфазных КЗ на землю;
• токовая защита с пуском по фантомному напряжению;
• защита от обрыва фазы с контролем симметричных составляющих тока;
• двухкратное автоматическое повторное включение;
• резервирование при отказе выключателя;
• управление выключателем.

Назначение

  БМРЗ-ЛТ предназначен для защиты блока линия - трансформатор в сетях 110 кВ с одним выключателем на питающем конце ВЛ и одним или более выключателями в сети НН трансформатора.
Режимы работы защищаемого объекта:
– холостой ход с отключенными выключателями НН;
– одностороннее питание нагрузки сети НН;
– самозапуск нагрузки после АВР выключателей низкого напряжения.

Дистанционная защита

  Трёхступенчатая дистанционная защита (ДЗ) с четырёхугольной зоной срабатывания для всех трёх ступеней (или четырёхугольной зоной срабатывания для первых двух ступеней и треугольной для третьей) предназначена для защиты ВЛ (блока ВЛ – трансформатор) от междуфазных КЗ без замыканий на землю и выполнена с тремя реле сопротивления в каждой ступени, включенными на контуры АВ, ВС, СА.

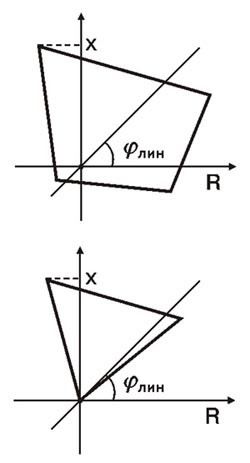

Характеристики срабатывания реле сопротивления

Токовая защита нулевой последовательности

  Четырёхступенчатая токовая защита нулевой последовательности с независимыми выдержками времени предназначена для действия при однофазных и двухфазных КЗ на землю. Первые три ступени могут быть выполнены с отстройкой от броска тока намагничивания силового трансформатора. Любая ступень может быть сконфигурирована пользователем при помощи программных ключей:
– ненаправленной;
– направленной, с контролем разрешающим реле направления мощности нулевой последовательности;
– направленной, с контролем блокирующим реле направления мощности нулевой последовательности;

Максимальная токовая защита

  Трёхступенчатая токовая защита может быть сконфигурирована пользователем при помощи программных ключей:
– ненаправленной;
– направленной с разрешением или блокированием по сигналам реле направления мощности;
– с комбинированным пуском по (U и U2) напряжению;
  Ступень токовой защиты с пуском по фантомному напряжению схеме предназначена для дальнего резервирования при КЗ на стороне низкого напряжения за трансформаторами и контроля успешного самозапуска оставшейся нагрузки после отключения КЗ защитой за трансформатором.

Защита от обрыва фазы

  Защита от несимметрии и от обрыва фазы может быть сконфигурирована пользователем при помощи
программных ключей:
– ненаправленной;
– с контролем направления мощности обратной последовательности;
– с контролем направления мощности нулевой последовательности.

Резервирование при отказе выключателя (УРОВ)

  Сигнал "УРОВ" выдается через заданное время после выдачи сигнала на отключение выключателя при сохранении тока через отключаемое защитой присоединение. Алгоритм УРОВ выполнен с контролем положения выключателя.
Уставки по времени: от 0,10 до 1,00 с, шаг 0,01 с.

Автоматическое повторное включение (АПВ)

  Блок обеспечивает двукратное АПВ. Первый и второй циклы АПВ могут быть выведены из действия независимо друг от друга программными ключами. АПВ может блокироваться при срабатывании отсечки и наличии напряжения 3Uo (земля в сети).

Технические возможности

  Гибкая аппаратно - программная архитектура БМРЗ позволяет адаптировать устройства к индивидуальным требованиям каждого Заказчика.

  Связь БМРЗ по стандартным последовательным каналам RS-232 с ПЭВМ и (или) RS-485 (ВОЛС) c АСУ позволяет дистанционно вести настройку БМРЗ, измерения, управление и контроль присоединения. Скорость обмена – от 600 до 19200 бит/с.
  Обмен осуществляется с использованием протокола ModBUS.
  Осциллографирование аварийного процесса.
  Измерение фазных токов и напряжений. Расчёт тока 3Io по фазным токам и 3Uo по напряжениям с разомкнутого треугольника Uни и Uик.
Во время работы блок осуществляет автоматическую самодиагностику и выдает сигнал при обнаружении неисправности. Расширенная проверка работоспособности блока может быть произведена оператором в режиме «Тест».
  Память блоков, после снятия питающего напряжения, обеспечивает хранение уставок и конфигурации защит в течение всего срока службы. Хранение осциллограмм, параметров аварийных событий, информации об общем количестве, а также о времени срабатываний защит, количестве отключений выключателя обеспечивается в течение 200 часов после отключения питания.
  При управлении элегазовым выключателем блок принимает сигналы от датчиков давления элегаза и осуществляет блокирование включения выключателя или полное блокирование его работы.
Календарь и часы.
  Фиксация времени событий с дискретностью 10 мс.
  БМРЗ обеспечивает запоминание параметров девяти аварийных событий. По каждому аварийному событию фиксируются значения параметров в момент пуска защиты и в момент выдачи команды на отключение выключателя.
Возможно увеличение числа дискретных входов/выходов до 23/23.
