Узлы управления ЭПУУ-7, ЭПУУ-8ПТК Защита
Программно-технический комплекс на базе цифровых блоков РЗА, УСО и РАПС ПТК "ЗАЩИТА"
ПТК "Защита" – это полноценная АСУ (SCADA) электрической части энергообъекта.
Мы готовы оказать любую помощь в разработке исходных требований, проекта и технического задания на ПТК «Защита» для вашего объекта.
Состав комплекса.
Оборудование нижнего уровня:
- Блоки цифровой релейной защиты и автоматики.
- Цифровые регистраторы аварийных процессов.
- Устройства сопряжения с объектом (УСО) - цифровые устройства выполняющие функции телемеханики (телеизмерение, телеуправление, телесигнализация).
- Функциональные контроллеры.
Оборудование верхнего уровня:
-
Автоматизированные рабочие места (АРМы).
- Сервера хранения денных.
Ствое оборудование:
- Сетвые коммутаторы.
- Конвертеры и преобразователи интерфейсов.
- устройства удаленной передачи данных.
- Оптические и медные кабели.

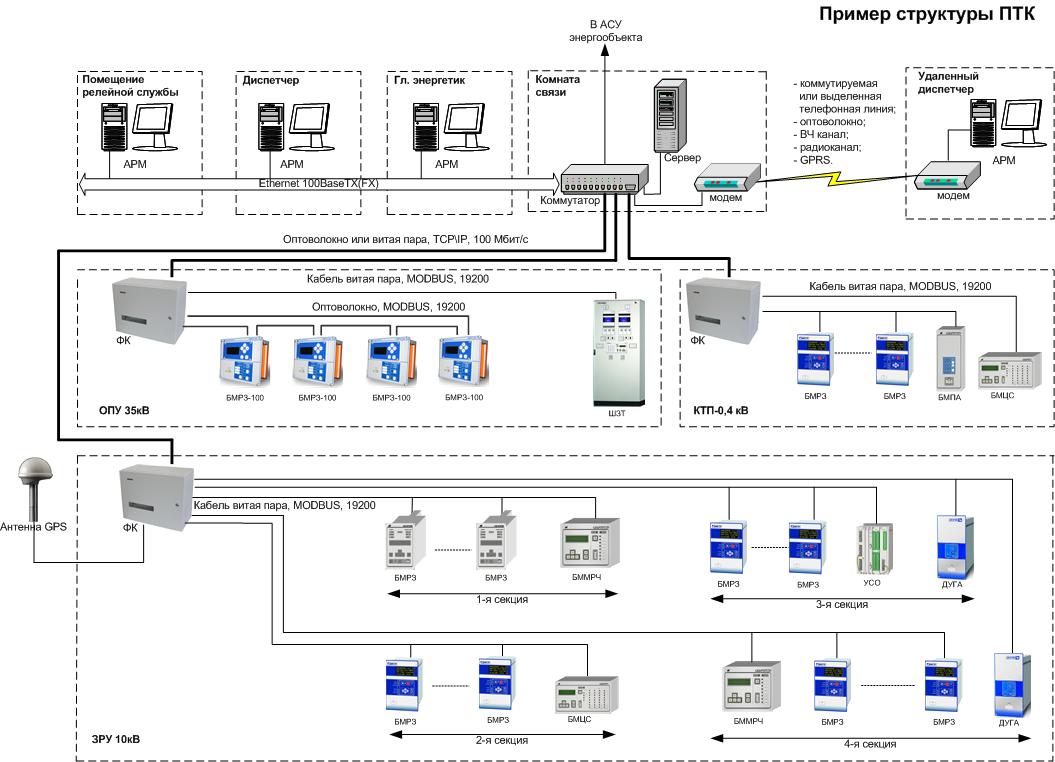

Пример построения ПТК
Функции комплекса.
- динамическое отображение на АРМ информации о состоянии коммутационного оборудования;
- динамическое отображение на АРМ текущих значений аналоговых величин и состояний дискретных сигналов контролируемых блоками ЦРЗА и УСО;
- отображение на АРМ информации о пусках и срабатываниях блоков ЦРЗА;
- отображение на АРМ параметров аварийных событий и осциллограмм, зарегистриро-ванных блоками ЦРЗА, УСО и РАПС;
- просмотр полученной от блоков ЦРЗА и УСО информации в табличных и графических формах, в виде мнемосхем, ведомостей событий, аварийно-предупредительной сигнализации;
- дистанционное чтение и редактирование конфигурации ЦРЗА и УСО (уставки, ключи и т.д.);
- дистанционное управление положением коммутационного оборудования (включе-ние/отключение выключателей и др.);
- ведение долговременного архива событий комплекса, журнала действий операторов и другой вспомогательной информации;
- поддержание системы единого времени (СЕВ) во всех узлах комплекса;
- возможность включения ПТК в АСУ-ТП энергообъекта.

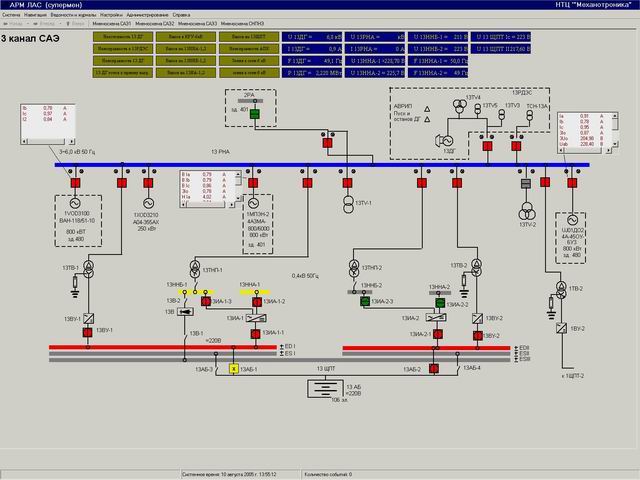

Пример экранного интерфейса АРМ
