Блок питания комбинированный БПК-3(4)
Функции
-
Обеспечение устройств РЗА выпрямленным током, как в нормальных,
так и в аварийных режимах работы электрических сетей при
межфазных коротких замыканиях защищаемого присоединения,
сопровождаемых снижением напряжения, а также при двойных
замыканиях на землю (Блоки БПК-3 и БПК-4). -
Заряд внешних конденсаторных батарей, применяемых в составе
выключателей, короткозамыкателей или отделителей с легкими
приводами, а также сигнализацию наличия заряда конденсаторной
батареи (Блок БПК-4).
Назначение и область применения
БПК-3(4) являются
модернизированными вариантами
блоков БПК-1(2), которые
выпускались с 1998 г.
Блок питания комбинированный
БПК-3(4) предназначен для
питания выпрямленным оперативным
током цифровых устройств
релейной защиты и автоматики
(ЦРЗА), установленных в
комплектных распределительных
устройствах (КРУ) без
постоянного или выпрямленного
оперативного тока (в
электрических сетях 6-10 кВ).
Блок может использоваться для
питания различных устройств РЗА,
а также цепей автоматики и
сигнализации КРУ.
Отличительные особенности
Реализована функция УРОВ-датчик. Сигнал «УРОВд» выдается при невыполнении команды на отключение выключателя с контролем значения тока присоединения.
Управление коммутационными аппаратами – обеспечивается местное и дистанционное управление высоковольтным выключателем с защитой от много кратного включения, контролем длительности цикла управления, а также диагностикой исправности цепей управления. Расчет ресурса основного ВВ с учетом данных коммутационной стойкости.
Технические возможности
Заряд внешних конденсаторных
батарей (БК) выпрямленным током
ограниченной величины до
номинального значения
напряжения, равного 400 В.
Возможно подключение нескольких
конденсаторных батарей общей
ёмкостью до 1000 мкф.
Сигнализация снижения
напряжения заряда замыканием
контактов сигнального реле.
Обеспечение надёжной работы
при изменении напряжения питания
от 60% до 120% от его
номинального значения.
Обеспечение надёжной работы
при снижении напряжения питания
ниже 60 % от его номинального
значения с использованием
питания от трансформаторов тока
в диапазоне входного тока от 5 А
до 150 А.
Блок имеет защиту от коротких
замыканий в нагрузке по выходам
(= 220 В, 400 В) с ограничением
тока короткого замыкания.
Блок обеспечивает
автоматическое восстановление
выходного напряжения по выходу
(= 220 В, 400 В) после снятия
короткого замыкания в нагрузке.

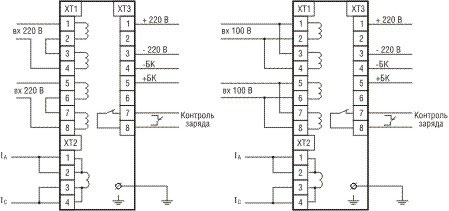

Подключение блока к двум источникам напряжения
а) источник напряжения 220 В. б) источник напряжения 100 В.
Возможно подключение на один вход источника 100 В, а на другой – источника 220 В.
Технические характеристики и параметры
Два входа напряжения питания
Номинальное значение входного
напряжения, Uн, В - 100(220)
Рабочий диапазон значений
входного напряжения - (0,5-1,2)
Uн
КПД %, не менее - 70
Питание от токовых цепей
Количество входов - 1
Потребляемая мощность, ВА, не
более при токе:
5 А - 12,6
15 А - 150
Термическая стойкость, А, не
менее:
длительно - 15
кратковременно (1 с) - 500
кратковременно (2 с) - 150
Климатические условия эксплуатации
Температура воздуха, оС
- -40…+55
Относительная влажность воздуха
при 25оС, % - до 98
Конструкция
Степень защиты:
по клемным соединителям - IP00
остальное - IP31
Сопротивление изоляции, не
менее, МОм - 100
Габаритные размеры, мм - 290 x
230 x112
Масса, не более, кг - 7,0
Выход выпрямленного напряжения
Диапазон значений выходного
напряжения, В - 100-220
Выходная мощность, в диапазоне
рабочих входных
напряжений, Вт, не менее при:
Uвх = Uн - 60
Uвх = 0,5Uн - 30
Iвх = 5 А - 18
Iвх = 15 А - 80
Максимальный уровень пульсаций,
%, не более - 6
Выход тока заряда БК
(для БПК-4)
Установившееся значение
напряжения (Uуст) заряда, В, не
более при:
Uвх = 220 В - 400±20
Uвх = 100 В - 360±20
Время заряда конденсатора
емкостью 200мкФ,
до 0,8Uуст, с, не более - 1
Выход сигнализации заряда БК (для БПК-4)
Количество контактов - 1
Тип контакта (нормальное
состояние) - замкнут
Пороговое напряжение
срабатывания реле от UУСТ, % -
80±5
Состояние контактов реле при
напряжении БК выше порогового -
разомкн.
Значение коммутируемого
напряжения постоянного
или переменного тока, В - От 24
до 264
Коммутируемого тока А, не более
- 0,15
