Устройство контроля норийный лент и транспортеров (УКН) VSP-AW-5010

Краткое описание

Устройство контроля норийный лент и транспортеров (УКН) VSP-AW-5010


Технические характеристики

Устройство контроля нории (УКН) применяется для блокировки привода нории (транспортера) и/или сигнализации при смещении ленты нории (транспортера) свыше установленных пределов, при уменьшении скорости движения ленты нории (транспортера) сверх установленного предела и при подпоре нории (транспортера)

Устройство контроля норийный лент и транспортеров (УКН) VSP-AW-5010

Датчики отклонения ленты (1-4) устанавливаются попарно вблизи верхнего и нижнего барабанов нории (см. рис. 1).


Датчики (1-4) регистрируют и подпор нории. В качестве датчиков отклонения ленты могут использоваться емкостные датчики VSP-DD-4000 или их аналоги.

Настройка границ допустимого смещения ленты нории осуществляется:

  • Грубо, при помощи изменения положения датчиков;
  • Точно, при помощи настройки самих датчиков.
Нижняя группа датчиков контроля отклонения ленты выполняет и функцию датчика подпора нории.
Датчик РКС (реле контроля скорости) устанавливается вблизи вращающейся крыльчатки барабана нории.
В качестве датчика РКС может использоваться либо емкостные, либо магнитные датчики.

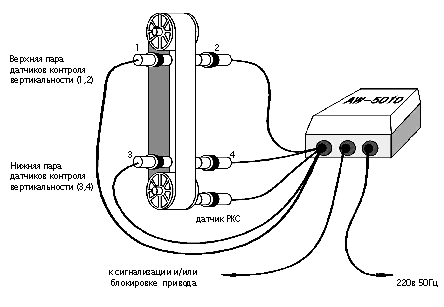

Схема установки датчиков на нории

Рис. 1. Схема установки датчиков на нории

  • Настройка функции РКС производится автоматически на работающей нории после нажатия кнопки автонастройки РКС.
  • Кнопка расположена на печатной плате устройства.
  • Датчики (1-4) подключаются к устройству УКН в любом порядке.
  • Устройство обрабатывает поступающие от датчиков сигналы по закону ИЛИ, поэтому, с точки зрения обработки сигналов, все датчики равноценны, и порядок подключения значения не имеет.
  • Для подключения датчика РКС устройство контроля нории имеет специально выделенный вход.
  • УКН имеет степень защиты оболочки IP54 по ГОСТ 1425

Сделать заказ и запросить дополнительную информацию по VSP-AW-5010 Вы можете здесь.
