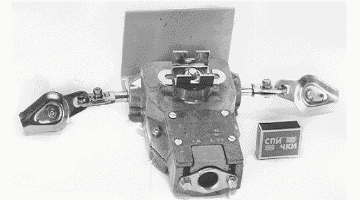

Выключатель кабель-тросовый ВКТ (аналог КТВ-2)
Назначение: Выключатель кабель-тросовый ВКТ (в дальнейшем выключатель) предназначен для экстренного прекращения пуска и экстренной остановки конвейерных приводов, в том числе грузолюдских и транспортных канатных дорог с любого места технологической линии.
Область применения: Угольные шахты, опасные по газу и пыли, а также в других местах, где используются конвейерные линии.
Устройство и принцип работы: Выключатель представляет собой пластмассовый корпус в котором смонтированы шток привода, контактная группа и ручка местного управления. Контактная группа выключателя содержит магнитоуправляемый контакт (геркон) КЭМ-20 и постоянный магнит. В корпусе имеется кабельный ввод для кабелей с наружным диаметром от 10 до 22 мм. Для крепления троса предусмотрены специальные зажимы.
Выключатель работает в режиме дистанционного управления без фиксации и с фиксацией отключенного положения, и местного управления с фиксацией отключенного положения.
Технические характеристики:
|
Наименование параметра |
Норма |
|
Уровень и вид взрывозащиты |
РО Иа |
|
Степень защиты оболочки |
IP54 |
|
Количество разрываемых цепей, шт. |
1 |
|
Коммутируемое напряжение, В |
36 |
|
Максимальная коммутируемая мощность, В×А |
6 |
|
Ход штока выключателя, мм |
15±3 |
|
Габаритные размеры, мм, не более |
270х225хх100 |
|
Масса, кг, не более |
3 |
|
Усилие натяжения кабеля, Н · начальное, не менее · конечное, не более |
40 150 |
Выключатель по своим техническим
характеристикам и конструкции полностью заменяет выключатель КТВ-2.
