Разделители мембранные РМ5319C, РМ5319СМ, РМ5320С, РМ5321С, РМ5322С
Назначение и область применения
Предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств (датчиков давления, манометров, вакуумметров, мановакуумметров, и т.д.) от попадания в нее сред агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы.
Соединение разделителя с измерительным устройством осуществляется непосредственно или через соединительный рукав ЦТКА 302.656.008
Основные технические характеристики
Исполнения разделителей, верхний предел измерений давления устройства соединенного с разделителем, температура измеряемой среды, наружный диаметр и масса приведены в таблице 1.
Таблица 1.
| № пп. | Исполнение | Предел измерений, МПа | Вытесн. объем см. куб. не менее | Габаритные размеры, мм | Масса, кг, не более |
| 1 | РМ 5319СМ (с резьбой М20х1,5) | 0,025 - 2,5 | 0,25 | Ø100 x 82 max | 1,5 |
| 2 | РМ 5319СМ-01 (с резьбой М20х1,5 и
дополнительной фторопластовой мембраной) |
0,025 - 2,5 | 0,25 | Ø100 x 82 max | 1,5 |
| 3 | РМ 5319СM-G1/2 (с резьбой G1/2") | 0,025 - 2,5 | 0,25 | Ø100 x 82 max | 1,5 |
| 4 | РМ 5319СM-01-G1/2 (с резьбой G1/2" и
дополнительной фторопластовой мембраной) |
0,025 - 2,5 | 0,25 | Ø100 x 82 max | 1,5 |
| 5 | РМ 5319СM-Ø10 (с
резьбой М20х1,5, для мазута и других вязких сред) |
0,025 - 2,5 | 0,25 | Ø100 x 82 max | 1,5 |
| 6 | РМ 5319СM-01-Ø10
(с резьбой М20х1,5 для мазута и других вязких сред, с дополнительной фторопластовой мембраной) |
0,025 - 2,5 | 0,25 | Ø100 x 82 max | 1,5 |
| 7 | РМ 5319СM-Ø10-G1/2 (с резьбой G1/2", для мазута и других вязких сред) | 0,025 - 2,5 | 0,25 | Ø100 x 82 max | 1,5 |
| 8 | РМ 5319СM-01-Ø10-G1/2
(с резьбой G1/2", для мазута и других вязких сред с дополнительной фторопластовой мембраной) |
0,025 - 2,5 | 0,25 | Ø100 x 82 max | 1,5 |
| 9 | РМ 5319СM-02 (с резьбой М20х1,5, с нижним фланцем из стали 45) | 0,025 - 2,5 | 0,25 | Ø100 x 82 max | 1,5 |
| 10 | РМ 5319СM-02-G1/2 (с резьбой G1/2", с нижним фланцем из стали 45) | 0,025 - 2,5 | 0,25 | Ø100 x 82 max | 1,5 |
| 11 | РМ 5319СM-02-Ø10
(с резьбой М20х1,5, нижним фланцем из стали 45, для мазута и других вязких сред) |
0,025 - 2,5 | 0,25 | Ø100 x 82 max | 1,5 |
| 12 | РМ 5319СM-02-Ø10-G1/2
(с резьбой G1/2", нижним фланцем из стали 45, для мазута и других вязких сред) |
0,025 - 2,5 | 0,25 | Ø100 x 82 max | 1,5 |
| 13 | РМ 5320С (с резьбой М20х1,5 и болтами М10) | 0,025 - 2,5 | 1,0 | Ø145 x 27 | 2,2 |
| 14 | РМ 5320С-01 (с резьбой М20х1,5, болтами
М10 и с дополнительной фторопластовой мембраной) |
0,025 - 2,5 | 1,0 | Ø145 x 27 | 2,2 |
| 15 | РМ 5320С-М30 (с резьбой М30х1,5 и болтами М10) | 0,025 - 2,5 | 1,0 | Ø145 x 27 | 2,2 |
| 16 | РМ 5320С-01-М30 (с резьбой М30х1,5,
болтами М10 и с дополнительной фторопластовой мембраной) |
0,025 - 2,5 | 1,0 | Ø145 x 27 | 2,2 |
| 17 | РМ 5321С (с резьбой М20х1,5) | 4 - 60 | 0,5 | Ø100 x 102max | 2 |
| 18 | РМ 5321С-01 (с резьбой М20х1,5 и
дополнительной фторопластовой мембраной) |
4 - 60 | 0,5 | Ø100 x 102max | 2 |
| 19 | РМ 5321С-G1/2 (с резьбой G1/2") | 4 - 60 | 0,5 | Ø100 x 102max | 2 |
| 20 | РМ 5321С-01-G1/2 (с резьбой G1/2" и
дополнительной фторопластовой мембраной) |
4 - 60 | 0,5 | Ø100 x 102max | 2 |
| 21 | РМ 5321С-Ø10 (с
резьбой М20х1,5, для мазута и других вязких сред) |
4 - 60 | 0,5 | Ø100 x 102max | 2 |
| 22 | РМ 5321С-01-Ø10
(с резьбой М20х1,5, для мазута и других вязких сред, с дополнительной фторопластовой мембраной) |
4 - 60 | 0,5 | Ø100 x 102max | 2 |
| 23 | РМ 5321С-Ø10-G1/2
(с резьбой G1/2", для мазута и других вязких сред) |
4 - 60 | 0,5 | Ø100 x 102max | 2 |
| 24 | РМ 5321С-01-Ø10-G1/2
(с резьбой G1/2", для мазута и других вязких сред, с дополнительной фторопластовой мембраной) |
4 - 60 | 0,5 | Ø100 x 102max | 2 |
| 25 | РМ 5321С-02 (с резьбой М20х1,5, нижним фланцем из стали 45) | 4 - 60 | 0,5 | Ø100 x 102max | 2 |
| 26 | РМ 5321С-02-G1/2 (с резьбой G1/2", нижним фланцем из стали 45) | 4 - 60 | 0,5 | Ø100 x 102max | 2 |
| 27 | РМ 5321С-02-Ø10
(с резьбой М20х1,5, нижним фланцем из стали 45, для мазута и других вязких сред) |
4 - 60 | 0,5 | Ø100 x 102max | 2 |
| 28 | РМ 5321С-02-Ø10-G1/2
(с резьбой G1/2", нижним фланцем из стали 45, для мазута и других вязких сред) |
4 - 60 | 0,5 | Ø100 x 102max | 2 |
| 29 | РМ 5322С-M14 (с резьбой М20х1,5 и болтами М14х1,5) | 4 - 60 | 0,5 | Ø100 x 45 | 1,5 |
| 30 | РМ 5322С-01-M14 (с резьбой М20х1,5, с
болтами М14х1,5 и дополнительной фторопластовой мембраной) |
4 - 60 | 0,5 | Ø100 x 45 | 1,5 |
| 31 | РМ 5319C (с резьбой М20х1,5) | 0,025 - 2,5 | 1,0 | Ø145 x 90 | 3 |
| 32 | РМ 5319С-01 (с резьбой М20х1,5 и болтами
М14х1,5 и дополнительной фторопластовой мембраной) |
0,025 - 2,5 | 1,0 | Ø145 x 90 | 3 |
| 33 | РМ 5319С-G1/2 (с резьбой G1/2") | 0,025 - 2,5 | 1,0 | Ø145 x 90 | 3 |
| 34 | РМ 5319С-01-G1/2 (с резьбой G1/2" и дополнительной фторопластовой мембраной) | 0,025 - 2,5 | 1,0 | Ø145 x 90 | 3 |
| 35 | РМ 5319С-Ø10 (с резьбой М20х1,5, для мазута и других вязких сред) | 0,025 - 2,5 | 1,0 | Ø145 x 90 | 3 |
| 36 | РМ 5319С-01-Ø10 (с резьбой М20х1,5, для мазута и других вязких сред, с дополнительной фторопластовой мембраной) | 0,025 - 2,5 | 1,0 | Ø145 x 90 | 3 |
| 37 | РМ 5319С-Ø10-G1/2 (с резьбой G1/2", для мазута и других вязких сред, с дополнительной фторопластовой мембраной) | 0,025 - 2,5 | 1,0 | Ø145 x 90 | 3 |
| 38 | РМ 5319С-02 (с резьбой М20х1,5, с нижним фланцем из стали 45) | 0,025 - 2,5 | 1,0 | Ø145 x 90 | 3 |
| 39 | РМ 5319С-02-G1/2 (с резьбой G1/2", с нижним фланцем из стали 45) | 0,025 - 2,5 | 1,0 | Ø145 x 90 | 3 |
| 40 | РМ 5319С-02-Ø10 (с резьбой М20х1,5, с нижним фланцем из стали 45, для мазута и других вязких сред) | 0,025 - 2,5 | 1,0 | Ø145 x 90 | 3 |
| 41 | РМ 5319С-02-Ø10-G1/2 (с резьбой G1/2", с нижним фланцем из стали 45, для мазута и других вязких сред) | 0,025 - 2,5 | 1,0 | Ø145 x 90 | 3 |
Дополнительная погрешность вносимая разделителем, %, не более ±1
Материалы деталей, контактирующих с измеряемой средой:
мембрана – 36НХТЮ, фторопласт (дополнительно)
корпус – 12Х18Н10Т; фланец нижний – 12Х18Н10Т, сталь 45, температура измеряемой
среды: -40 ... +200 C
Габаритные и присоединительные размеры разделителей и соединительного рукава
приведены в
приложениях 1, 2, 3, 4, 5, 6.

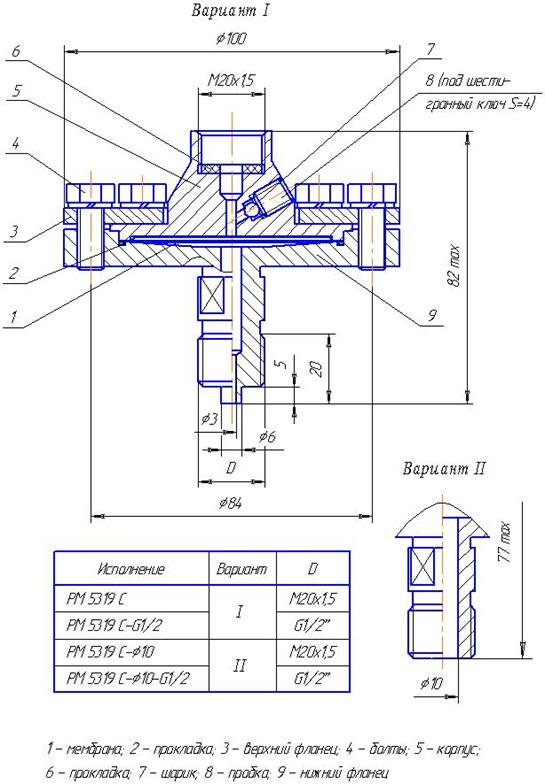

Габаритный чертеж и присоединительные размеры
Приложение1

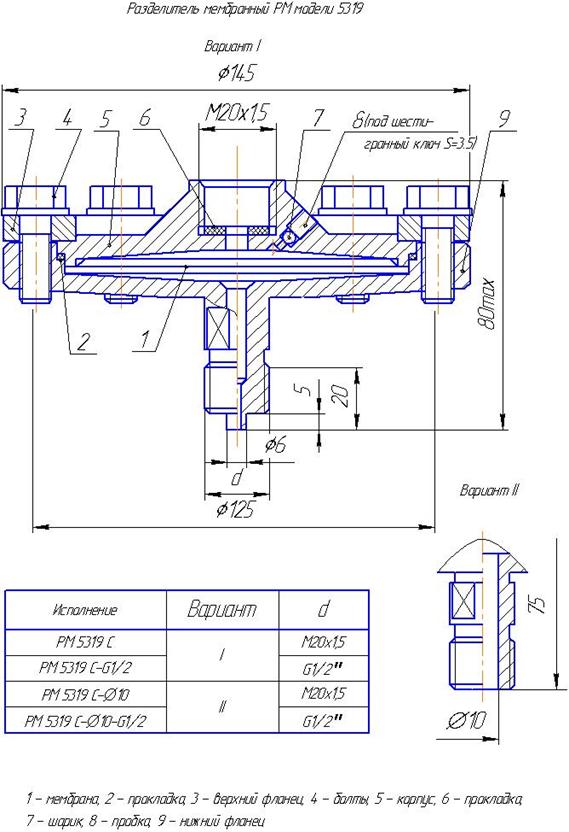

Разделитель мембранный РМ модели 5319
Приложение 2

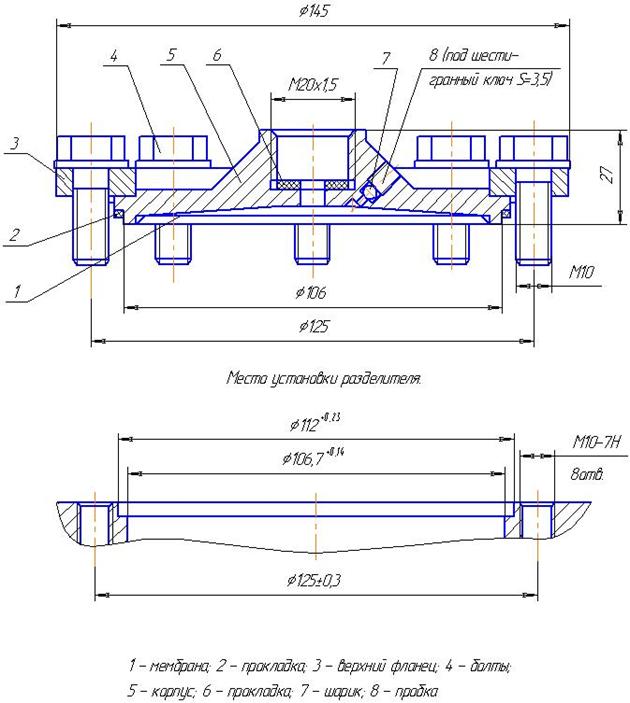

Разделитель мембранный РМ модели 5320
Приложение 3

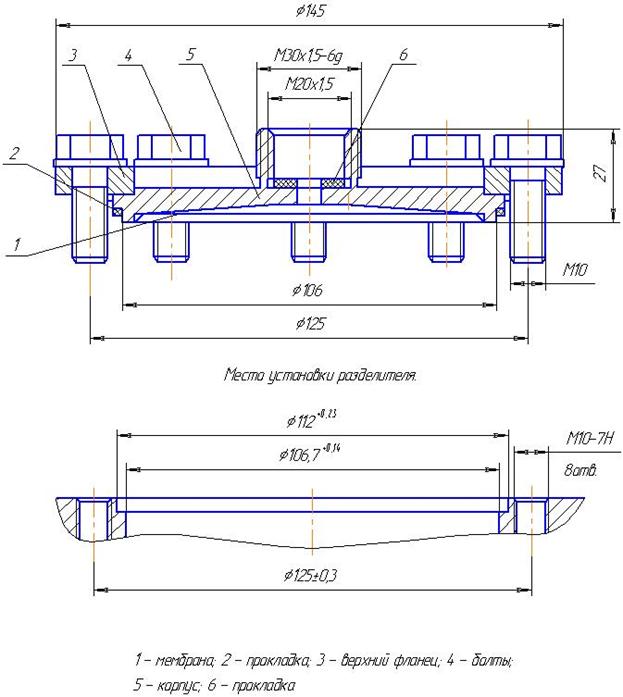

Разделитель мембранный РМ модели 5320-М30
Приложение 4

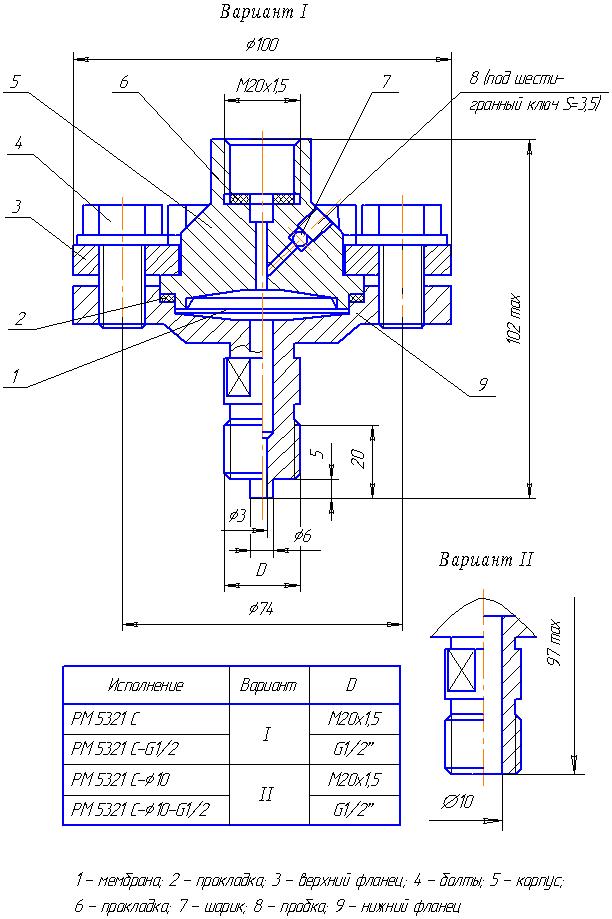

Разделитель мембранный РМ модели 5321
Приложение 5

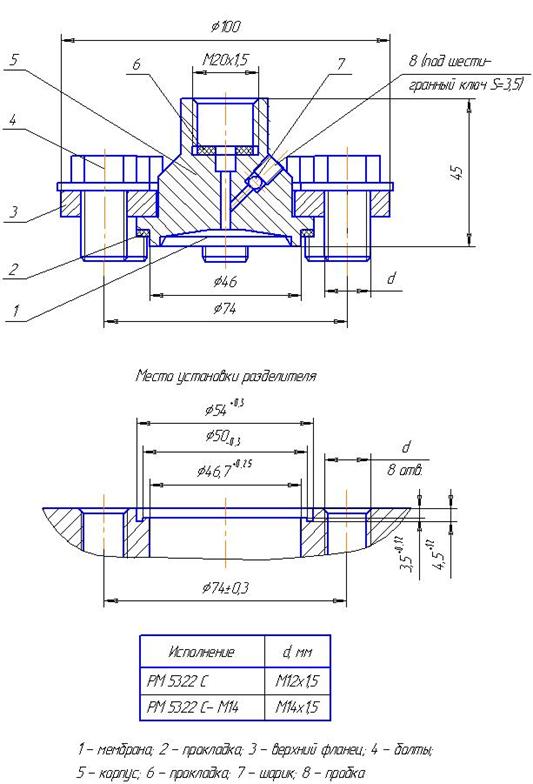

Разделитель мембранный РМ модели 5322
Приложение 6

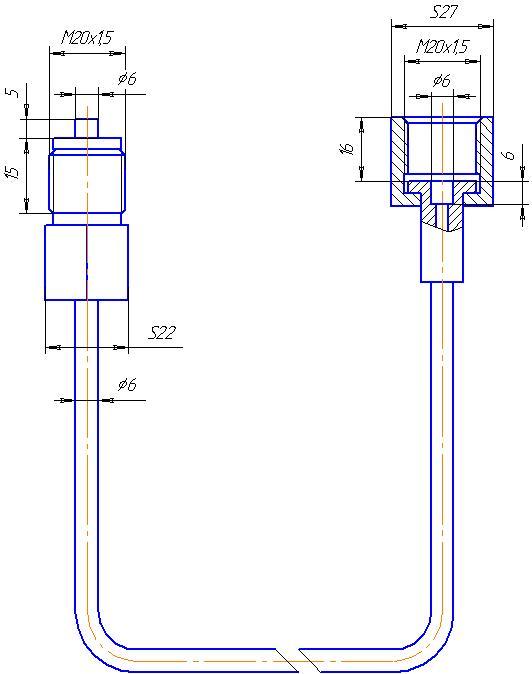

Рукав соединительный гибкий
Оформление заказа
1. Наименование
2. Условное обозначение
3. Обозначение ТУ

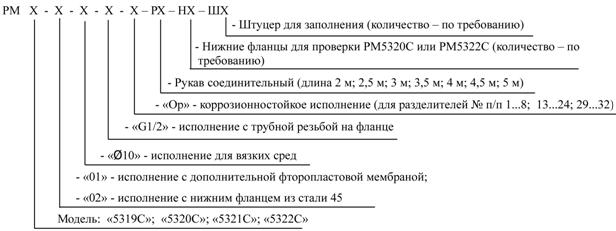

Структура условного обозначения
Пример заказа:
Разделитель мембранный РМ, модель 5319С с резьбой М20х1,5 с нижним фланцем из
стали 45, для мазута и других
вязких сред, с соединительным рукавом длиной 2 метра, с одним штуцером для
заполнения:
«Разделитель РМ5319С-02-O10-Р2м-Ш1 ТУ 4212-128-00227471-2007»
Сделать заказ и запросить дополнительную информацию по РМ5319C, РМ5319СМ... Вы можете здесь.
